Alpha Wire 5100/25C SL001, Xtra Guard 1 Câble Xtra Guard Performance 25C 24 AWG feuillard 300 V PVC

Numéro de pièce : 5100/25C SL001

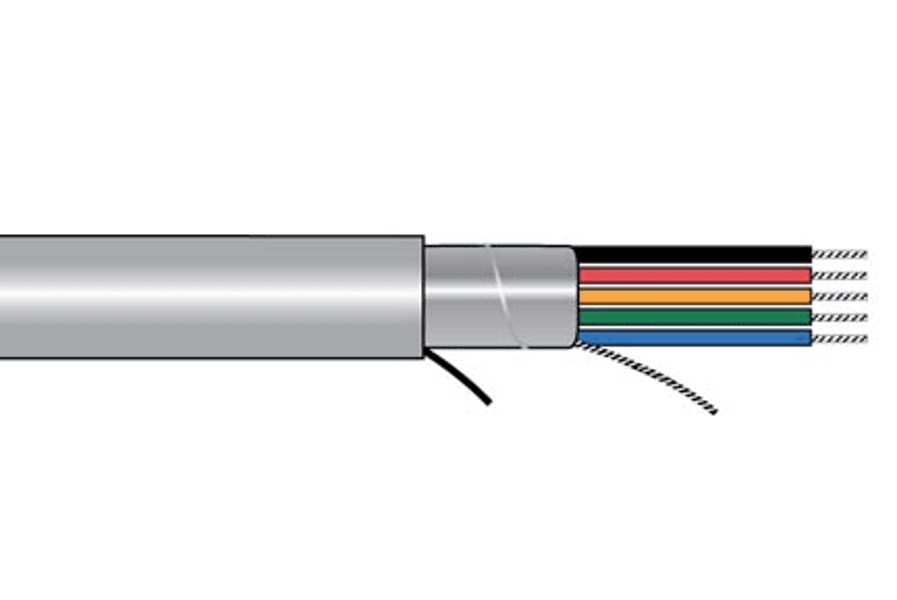

L’Alpha Wire 5100/25C SL001 Xtra Guard 1 est un câble performant 25 conducteurs 24 AWG construit avec des conducteurs en cuivre étainé tressés et un écran de feuille d’aluminium global avec drain pour une meilleure protection contre le bruit. Il est équipé d’une isolation en PVC semi-rigide (SRPVC) et d’une gaine en PVC, avec une paroi de gaine nominale de 0,032" et 0,336 (0,355 Max.) Diamètre total. Conçu pour des applications polyvalentes, il est équipé de NEC CMG et comprend une couche définie de 3,2 torsions/pied (min) ainsi qu’un noyau de ruban polyester non tissé. Le câble est identifié par l’impression d’usine présentée ci-dessous, incluant les marquages AWM et température/tension tels que 300V et 105°C.

conducteurs

• Nombre de conducteurs : 25
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Construction du conducteur (fabricant) : 24 (7/32) AWG en cuivre étainé
• Diamètre du conducteur (pouces) : 0,024

Isolation

• Matériau isolant : SRPVC - polychlorure de vinyle semi-rigide
• Mur d’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,044

Câblage et enroulement du noyau

• Ensemble câble : 25 composants câblés
• Torsions : 3,2 Torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.

Blindage

• Écran/Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier de fleur d’aluminium - Alun/Mylar
• Construction du bouclier : Bouclier et drain global
• Bouclier : ruban alun/mylar, 20 % de chevauchement, minimum.
• Direction du papier aluminium : Feuille orientée vers l’intérieur
• Fil de vidange : 24 (7/32) AWG en cuivre étainé

Veste

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", nom., PVC
• Diamètre total : 0,336 (0,355 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité

• Taux de feu : usage général
• Classification NEC : NEC CMG

Code couleur

• Code couleur : Fil Alpha Code couleur E
• conducteurs 1 : Noir
• conducteurs 2 : Brown
• conducteurs 3 : Rouge
• conducteurs 4 : Orange
• conducteurs 5 : Jaune
• conducteurs 6 : Green
• conducteurs 7 : Bleu
• conducteurs 8 : Violet
• conducteurs 9 : Slate
• conducteurs 10 : White
• conducteurs 11 : Blanc/Noir
• conducteurs 12 : Blanc/Marron
• conducteurs 13 : Blanc/Rouge
• conducteurs 14 : Blanc/Orange
• conducteurs 15 : Blanc/Jaune
• conducteurs 16 : Blanc/Vert
• conducteurs 17 : Blanc/Bleu
• conducteurs 18 : Blanc/Violet
• conducteurs 19 : White/Slate
• conducteurs 20 : Blanc/Noir/Marron
• conducteurs 21 : Blanc/Noir/Rouge
• conducteurs 22 : Blanc/Noir/Orange
• conducteurs 23 : Blanc/Noir/Jaune
• conducteurs 24 : Blanc/Noir/Vert
• conducteurs 25 : Blanc/Noir/Bleu

Tirage câblé (tel que marqué)

• FIL ALPHA-* N° DE PRODUCTION 5100/25C 25C 24 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
