Alpha Wire 5103C SL001, Xtra Guard 1 Xtra Guard Performance Cable 3C 22 AWG blindé 300 V PVC

Numéro de pièce : 5103C SL001

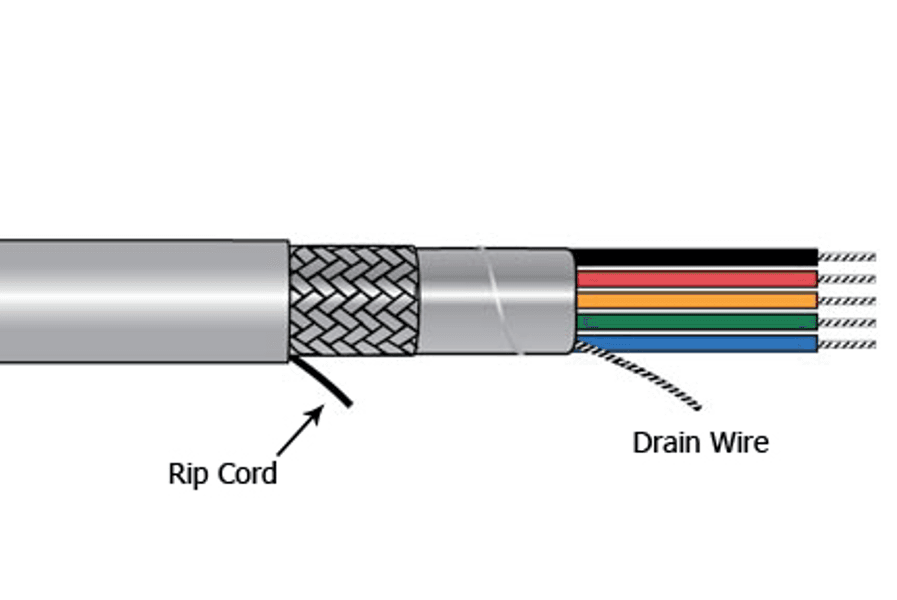

Alpha Wire 5103C SL001 Xtra Guard 1 est un câble de performance blindé à 3 conducteurs, construit avec des conducteurs bricolés en cuivre étainé 22 AWG et un système d’isolation et de gaine en PVC durable. Il est doté d’un feuille d’aluminium et d’un bouclier tressé (tresse sur feuille) avec un fil de drain en cuivre étainé 22 (7/30) AWG pour aider à réduire les EMI/RFI dans les applications de contrôle et de signal sensibles au bruit. Le câble est câblé à 8,0 torsions/pied (min) et comprend un noyau de ruban polyester non tissé ainsi qu’un cordon d’arrachement pour faciliter le retrait de la gaine. Nominal 300 V et marqué pour plusieurs agences/désignations comme imprimé sur la gaine, c’est un choix solide pour le câblage industriel polyvalent où le blindage et la flexibilité sont nécessaires.

conducteurs

• Nombre de conducteurs : 3 conducteurs
• Taille du conducteur : 22 AWG (écartement américain de fil)
• Stranding du conducteur : 22 (7/30) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (in) : 0,030

Isolation

• Matériau isolant : PVC-polyvinyle chlorure
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (in) : 0,050

Code couleur

• Code couleur : Fil Alpha Code couleur E
• Couleur du conducteurs 1 : Noir
• Couleur du conducteurs 2 : Marron
• Couleur du conducteurs 3 : Rouge

Câblage et enroulement du noyau

• Assemblage câble : 3 composants câblés
• Torsions : 8,0 Torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Blindage

• Bouclier : Oui
• Type de moustiquaire/bouclier : Tresse sur bouclier en fleuret
• Construction du bouclier : Feuille d’aluminium et tresse
• Ruban blindé : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de vidange : 22 (7/30) AWG en cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : 0,032" Mural, Nom., PVC
• Diamètre total (pouces) : 0,204 (0,214 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Tirage câblé (tel que marqué)

• FIL ALPHA-* N° DE DÉPÔT 5103C 3C 22 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
