Alpha Wire 5110/25C SL001, Xtra Guard 1 25C 22 AWG blindé 300 V

Numéro de pièce : 5110/25C SL001

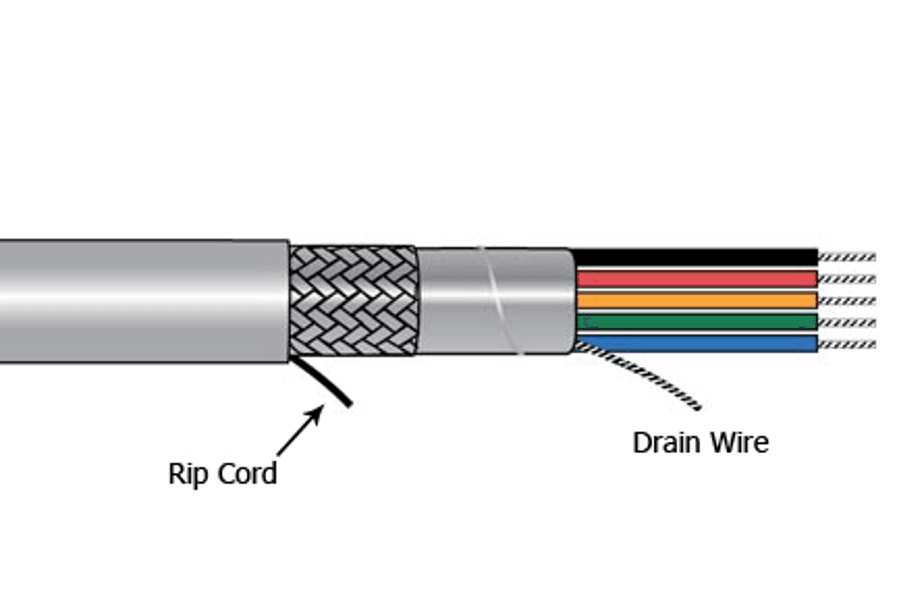

L’Alpha Wire 5110/25C SL001 Xtra Guard 1 est un câble de commande blindé 25 conducteurs 22 AWG, construit avec des conducteurs en cuivre étainé tressés et une gaine PVC durable. Il est doté d’un écran en aluminium et d’un bouclier tressé (tresse sur feuille) avec un fil de drainage en cuivre étainé pour aider à réduire les EMI/RFI dans les installations sensibles au bruit. L’isolation en PVC semi-rigide et la construction à noyau câblé comprennent 2,7 torsions/pied (min) ainsi qu’un noyau en ruban polyester non tissé pour des performances stables. Marqué 300 V et certifié UL Art 800, ce câble convient au câblage industriel polyvalent où le blindage et l’identification via le code couleur E du fil alpha sont importants.

Conducteur et électricité :

• Nombre de conducteurs : 25
• Taille du conducteur : 22 AWG (écartement américain de fil)
• Conducteur Stranding/type : Conducteur à bras de train ; 22 (7/30) AWG en cuivre étainé
• Matériau conducteur : cuivre étainé
• Tension nominale : 300 V

Isolation :

• Matériau isolant : SRPVC - polychlorure de vinyle semi-rigide
• Mur d’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,050

Câblage et construction du noyau :

• Nombre de composants : 25 x 1 cond
• Assemblage câble : 25 composants câblés
• Torsions : 2,7 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.

Blindage :

• Blindage : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Ruban de protection : bande A/P/A, 20 % de chevauchement, minimum.
• Fil de vidange : 22 (7/30) AWG en cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", Nom., PVC
• Diamètre total (pouces) : 0,396 (0,416 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Conformité, Notes et Marquages :

• Classification NEC : Art 800 homologué UL
• Taux de feu : usage général
• Code couleur : Fil Alpha Code couleur E
• Impression câblée (comme indiqué) : FIL ALPHA-* N° DE PRODUCTION 5110/25C 25C 22 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
