Fil Alpha 5113C SL001, Xtra Guard 1 Xtra Guard Performance Cable 3C 24 AWG blindé PVC 300 V

Numéro de pièce : 5113C SL001

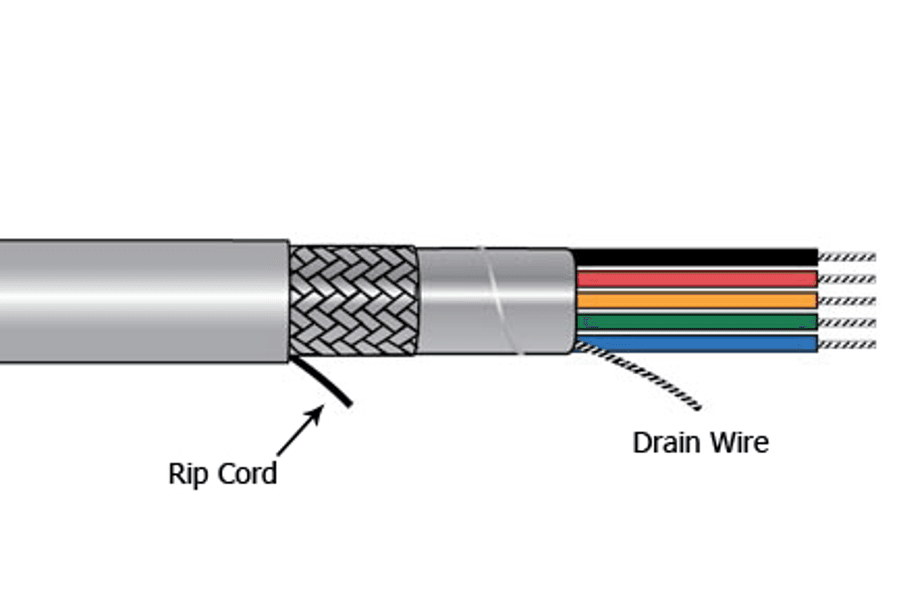

Alpha Wire 5113C SL001 Xtra Guard 1 est un câble blindé de performance conçu pour assurer une intégrité du signal fiable dans des environnements industriels exigeants. Il dispose de 3 conducteurs en cuivre étainé tressé 24 AWG (American Wire Gauge), isolés avec du polychlorure de vinyle semi-rigide en SRPVC et protégés par une gaine en PVC et polychlorure de vinyle. Pour le rejet du bruit, il utilise un bouclier en aluminium et un bouclier tressé (tresse sur protège-feuille) avec un fil de drainage en cuivre étainé et une couverture nominale de 70 % de la tresse. Le câble est d’une capacité nominale de 300 V et comprend un cordon d’extraction pour faciliter le retrait de la gaine, avec plusieurs options de couleur de gaine disponibles.

conducteurs :

• Nombre de conducteurs : 3 conducteurs
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé

Isolation :

• Matériau isolant : Chlorure de polyvinyle semi-rigide SRPVC
• Mur d’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,044

Câblage et enroulement du noyau :

• Assemblage des câbles : 3 composants câblés
• Torsions : 9,6 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Blindage :

• Shield : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Ruban blindé : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de vidange : 24 (7/32) AWG en cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", Nom., PVC
• Diamètre total (pouces) : 0,191 (0,201 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Code couleur :

• Code couleur : Fil Alpha Code couleur E
• Chef d’orchestre 1 : Noir
• Chef d’orchestre 2 : Brown
• Chef d’orchestre 3 : Rouge

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Diamètres (en pouces) :

• Diamètre du conducteur (pouces) : 0,024
• Diamètre de la veste (pouces) : 0,191 (0,201 max.)

Impression câblée (comme indiqué) :

• FIL ALPHA-* N° DE VENTE 5113C 3C 24 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
