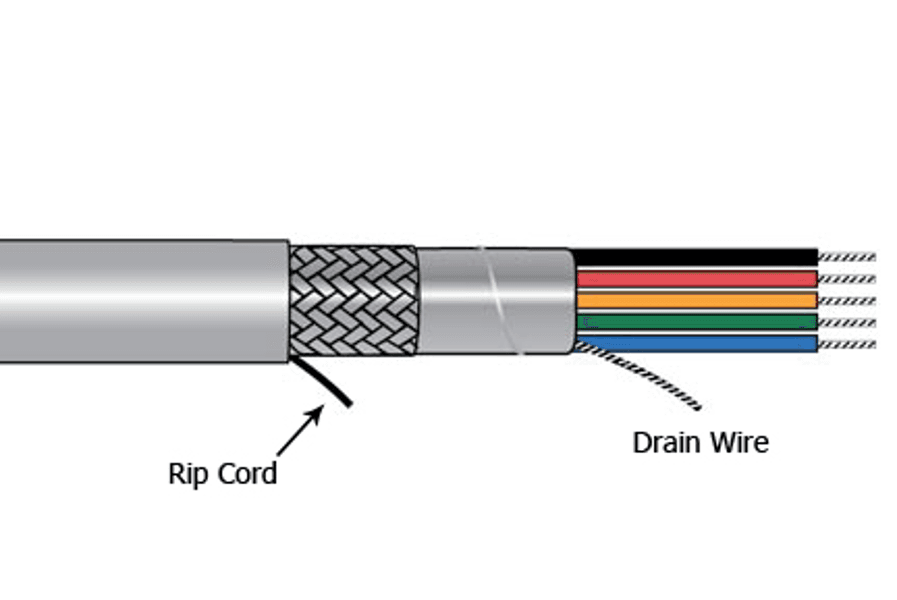

Fil Alpha 5116C SL001, Xtra Guard Performance Cable Xtra Guard 1 6C 24 AWG blindé PVC 300 V

Numéro de pièce : 5116C SL001

Le câble de performance Alpha Wire 5116C SL001 Xtra Guard Performance est un câble de commande et de signal blindé 24 AWG à 6 conducteurs, conçu pour un rejet fiable du bruit dans les applications industrielles et polyvalentes. Il est doté de conducteurs en cuivre étainé briné avec isolant PVC semi-rigide et d’une gaine PVC durable d’une puissance nominale de 300 V. Pour une meilleure protection contre les EMI/RFI, la conception utilise une feuille d’aluminium et un bouclier tressé avec un fil de drainage en cuivre étainé et une couverture de tresse nominale de 70 %. La construction comprend également un noyau de ruban polyester non tissé et un cordon de découpage en nylon pour faciliter le retrait de la gaine lors de l’installation.

Chef d’orchestre

• Nombre de conducteurs : 6 conducteurs
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Conducteur Stranding/type : Conducteur à bras montés
• Matériau conducteur : cuivre étainé
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Diamètre du conducteur (in) : 0,024

Isolation

• Matériau isolant : Chlorure de polyvinyle semi-rigide SRPVC
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (in) : 0,044

Câblage et enroulement du noyau

• Assemblage câble : 6 composants câblés
• Torsions : 6,0 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Blindage

• Shield : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Bande de protection : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de vidange : 24 (7/32) AWG en cuivre étainé
• Tresse : cuivre en étain, 70 % de couverture, nom.

Veste

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : mur de 0,032", nom., PVC
• Diamètre total (pouces) : 0,229 (0,241 max.)
• Couleur(s) de la veste : Ardoise
• Corde de découpage : nylon 810 deniers à une extrémité

Code couleur

• Code couleur : Fil Alpha Code couleur E
• Chef d’orchestre 1 : Noir
• Chef d’orchestre 2 : Brown
• Chef d’orchestre 3 : Rouge
• Chef d’orchestre 4 : Orange
• Chef d’orchestre 5 : Jaune
• Chef d’orchestre 6 : Green

Notations et conformité

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Tirage câblé (tel que marqué)

• FIL ALPHA-* N° DE DÉPÔT 5116C 6C 24 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
