Alpha Wire 5120/15C SL001, Xtra Guard 1 Xtra Guard Performance Cable 15C 24 AWG PVC blindé 300 V

Numéro de pièce : 5120/15C SL001

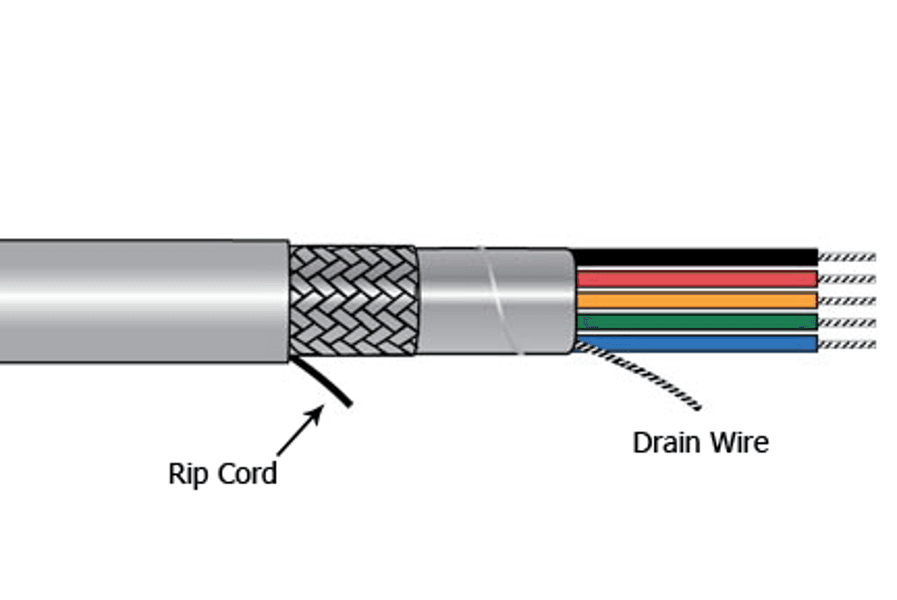

Alpha Wire 5120/15C SL001 Xtra Guard 1 est un câble multi-conducteur blindé conçu pour assurer une intégrité du signal fiable dans des applications industrielles et de contrôle exigeantes. Il dispose de 15 conducteurs en cuivre étainé 24 AWG (7/32) avec isolant PVC semi-rigide et d’un feuille d’aluminium et d’un bouclier tressé pour un meilleur rejet du bruit. La construction comprend 4,0 torsions/pied (min), un noyau de ruban polyester non tissé, et une gaine PVC durable homologuée à 300 V. Les marques de conformité et l’identification sont imprimées sur la gaine exactement comme spécifié, permettant une installation simple et une traçabilité.

Conducteur et électricité :

• Nombre de conducteurs : 15 conducteurs
• Taille du conducteur : 24 AWG (écartement américain) ; 24 (32/7) AWG
• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Tension nominale : 300 V

Isolation :

• Matériau isolant : SRPVC - polychlorure de vinyle semi-rigide
• Mur isolant : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,044

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Bande de protection : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de vidange : 24 (7/32) AWG en cuivre étainé
• Tresse : Cuivre en conserve, couverture à 70 %, nom.

Câblage et enroulement du noyau :

• Assemblage câble : 15 composants câblés
• Torsions : 4,0 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de la gaine : mur de 0,032", nom., PVC
• Diamètre total (pouces) : 0,299 (0,315 max.)
• Couleurs de la veste : ardoise
• Corde de découpage : nylon 810 deniers à une extrémité

Dimensions (En) :

• Diamètre du conducteur (pouces) : 0,024
• Diamètre du conducteur isolé (pouces) : 0,044
• Diamètre total (pouces) : 0,299 (0,315 max.)

Code couleur :

• Code couleur : Fil Alpha Code couleur E
• 1 : Noir
• 2 : Marron
• 3 : Rouge
• 4 : Orange
• 5 : Jaune
• 6 : Vert
• 7 : Bleu
• 8 : Violet
• 9 : Ardoise
• 10 : Blanc
• 11 : Blanc/Noir
• 12 : Blanc/Marron
• 13 : Blanc/Rouge
• 14 : Blanc/Orange
• 15 : Blanc/Jaune

Notations et conformité :

• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE PRISE 5120/15C 15C 24 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
