Alpha Wire 5120/25C SL001, Xtra Guard 1 Xtra Guard Performance Cable 25C 24 AWG blindé 300 V PVC blindé

Numéro de pièce : 5120/25C SL001

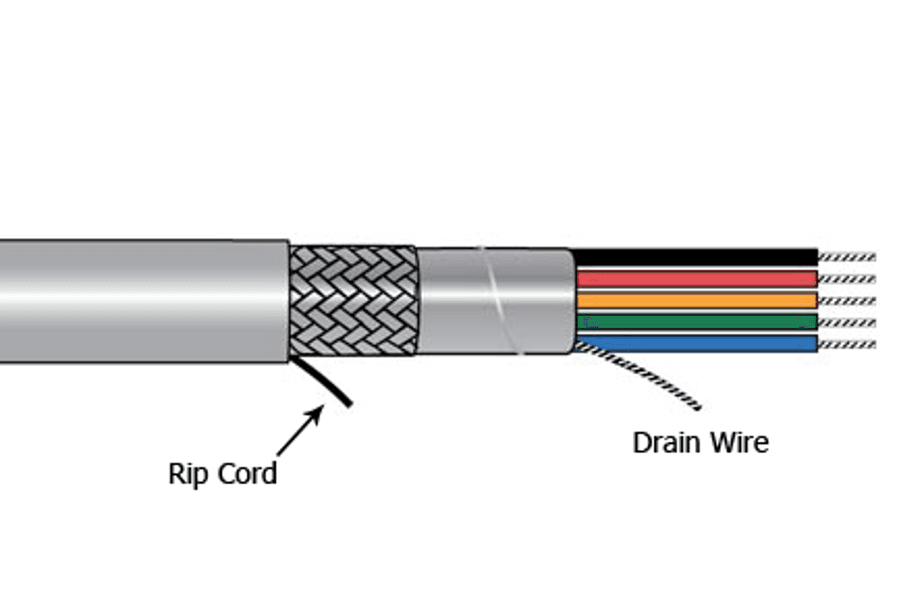

L’Alpha Wire 5120/25C SL001 Xtra Guard 1 est un câble de performance blindé 25 conducteurs et 24 AWG, conçu pour assurer une intégrité fiable du signal dans des applications industrielles et de contrôle exigeantes. Il est doté de conducteurs en cuivre étainé briné avec isolant PVC semi-rigide et d’une gaine PVC durable d’une puissance nominale de 300 V. Pour la protection contre le bruit, elle utilise un écran en aluminium et tresse avec un fil de drainage en cuivre étainé et une couverture nominale de 70 % de la tresse. La construction comprend un noyau de ruban polyester non tissé et un cordon de protection pour permettre un retrait efficace de la gaine lors de l’installation.

Caractéristiques générales :

• Marque/Série : Alpha Wire Xtra Guard 1
• Numéro de pièce : 5120/25C
• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

conducteurs :

• Nombre de conducteurs : 25
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (pouces) : 0,024

Isolation :

• Matériau isolant : SRPVC - polychlorure de vinyle semi-rigide
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (pouces) : 0,044

Câblage et enroulement du noyau :

• Ensemble câble : 25 composants câblés
• Torsions : 3,2 Torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Tresse sur bouclier en fleuret
• Construction du bouclier : Feuille d’aluminium et tresse
• Ruban de protection : bande A/P/A, 20 % de chevauchement, minimum.
• Fil de vidange : 24 (7/32) AWG en cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : 0,032" Mural, nom., PVC
• Diamètre total (pouces) : 0,360 (0,380 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Code couleur :

• Code couleur Standard : Alpha Wire Code couleur E
• 1 : Noir
• 2 : Marron
• 3 : Rouge
• 4 : Orange
• 5 : Jaune
• 6 : Vert
• 7 : Bleu
• 8 : Violet
• 9 : Ardoise
• 10 : Blanc
• 11 : Blanc/Noir
• 12 : Blanc/Marron
• 13 : Blanc/Rouge
• 14 : Blanc/Orange
• 15 : Blanc/Jaune
• 16 : Blanc/Vert
• 17 : Blanc/Bleu
• 18 : Blanc/Violet
• 19 : Blanc/Ardoise
• 20 ans : Blanc/Noir/Marron
• 21 : Blanc/Noir/Rouge
• 22 : Blanc/Noir/Orange
• 23 : Blanc/Noir/Jaune
• 24 : Blanc/Noir/Vert
• 25 : Blanc/Noir/Bleu

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE PASSAGE 5120/25C 25C 24 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
