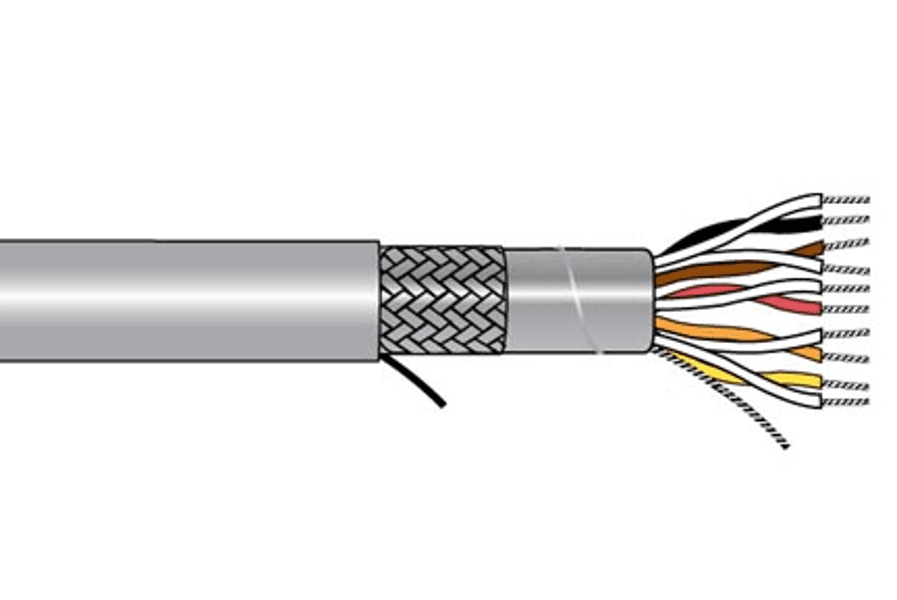

Alpha fil 5121C SL001, Xtra Guard 1 1 Pair 22 AWG blindé 300 V PVC

Numéro de pièce : 5121C SL001

Alpha fil 5121C SL001 Xtra Guard 1 est un 1 pair 22 AWG blindé câble conçu pour une intégrité fiable du signal dans des applications polyvalentes. Il dispose d'toronné conducteurs en cuivre étainé de 22 (7/30) AWG avec PVC isolation et un PVC gaine pour un tracé durable et flexible. Pour le rejet du bruit, il utilise un blindage en aluminium et tresse (tresse sur blindagede feuille d’aluminium) avec une couche de bande A/P/A et un drain en cuivre étainé 22 (3/7) AWG fil. Le câble est homologué en 300 V et comprend les marquages UL Listed Art 800 / (UL) TYPE CM comme indiqué dans l’impression d’usine.

conducteurs:

• Nombre de conducteurs: 1 paire
• conducteur Taille : 22 AWG (American fil calibre)
• conducteur Construction : 22 (7/30) AWG cuivre étainé
• type de conducteur: toronné conducteur
• conducteur Matériau : Cuivre étaqué
• conducteur Diamètre (pouces) : 0,030

Isolation :

• matériau d’isolation: PVC- Polychlorure de vinyle
• Description de l’isolation : mur de 0,010", Nom. PVC, semi-rigide
• Diamètre isolé (pouces) : 0,050

Câblage et appariement :

• Composant : 1 x 1 paire
• Câblage : 2 câbles
• Torsions : 8,0 Torsions/pied (min)
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Code couleur : Alpha fil Code couleur B
• Couleur paire 1 : Blanc-Noir

Blindage :

• blindage: Oui
• Moustiquaire/ Type deblindage : tresse sur papier aluminium blindage
• blindage Construction : Feuille d’aluminium et tresse
• blindage Bande : Bande A/P/A, 25 % de chevauchement, minimum.
• Drain fil: 22 (7/30) AWG cuivre étain
• Tresse : cuivre étainé, couverture à 70 %, Nom.

gaine:

• matériau de la gaine: PVC- Polychlorure de vinyle
• gaine Description : 0,032" Mural, Nom.,PVC
• Diamètre total (pouce) : 0,196 (0,206 max.)
• gaine Couleur(s) : Ardoise
• Corde de détresse : 1 extrémité 810 deniers Nylon

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

câble Imprimé (comme indiqué) :

• Alpha fil-* N° de travail 5121C 1PR 22 AWG
  XTRAGUARD(R) 1 blindé (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
