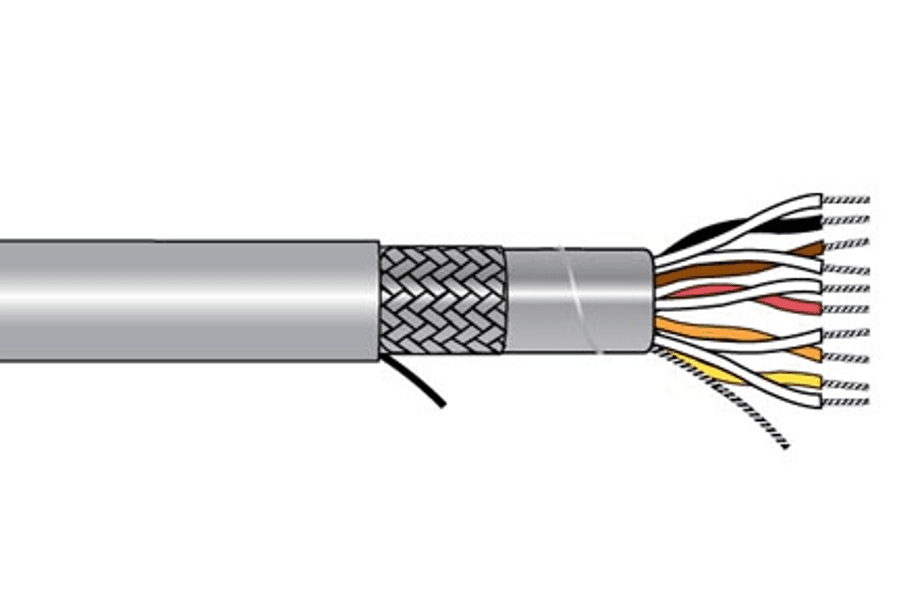

Alpha Wire 5124C SL001, Xtra Guard 1 Xtra Guard Performance Cable 4 paires 22 AWG 300 V PVC

Numéro de pièce : 5124C SL001

Alpha Wire 5124C SL001 Xtra Guard 1 est un câble de performance blindé à 4 paires construit avec des conducteurs torsemés en cuivre étainé 22 AWG et un système d’isolation et de gaine PVC durable. Il est doté d’un écran en feuille d’aluminium et d’un bouclier tressé (tresse sur feuille) avec un fil de drainage en cuivre étainé 22 (7/30) AWG pour aider à réduire le bruit dans les applications industrielles et de contrôle exigeantes. La construction comprend 8,0 torsions/pied (min) par paire et 4,4 torsions/pied (min) pour les composants torsés, ainsi qu’un noyau de ruban polyester non tissé pour une stabilité accrue. Nominal à 300 V et indiqué pour les applications UL et CSA tel qu’imprimé sur le câble, il inclut également des indications de résistance au soleil et d’huile dans la légende d’usine.

Construction du conducteur et du duo :

• Nombre de conducteurs : 4 paires
• Composition des composants : 4 x 1 paire
• Taille du conducteur : 22 AWG (écartement américain de fil)
• Construction du conducteur : 22 (7/30) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (pouces) : 0,030
• Appariement : 2/Cond câblé ensemble
• Torsades de paire : 8,0 torsions/pied (minimum)
• Système de codes couleur : Alpha Wire Code couleur B
• Couleur paire 1 : Blanc-Noir
• Couleur paire 2 : Blanc-brun
• Couleur de la paire 3 : Blanc-rouge
• Couleur paire 4 : Blanc-Orange

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre d’isolation (pouces) : 0,050

Câblage et enroulement du noyau :

• Ensemble câble : 4 composants câblés
• Torsades de câble : 4,4 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Core Wrap : ruban polyester non tissé, 25 % de chevauchement, minimum.

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Ruban de bouclier : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de vidange : 22 (7/30) AWG en cuivre étainé
• Tresse : Cuivre en conserve, couverture à 70 %, nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", nom., PVC
• Diamètre de la veste (pouce) : 0,295 (0,310 max.)
• Couleurs de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Marquage par câble (tel qu’imprimé) :

• FIL ALPHA-* N° DE PRISE 5124C 4PR 22 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
