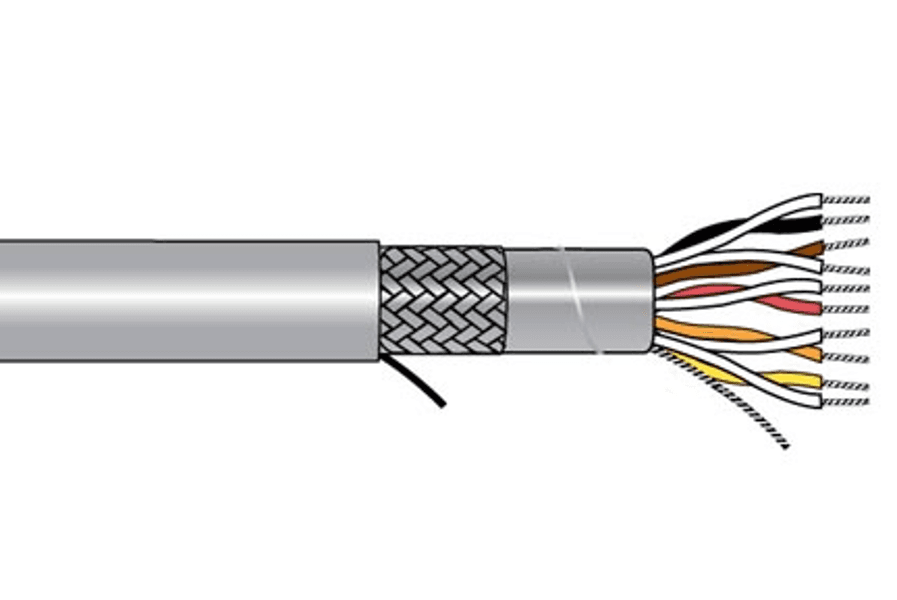

Alpha Wire 5129C SL001, Xtra Guard 1 Xtra Guard Performance Cable 9 paires 22 AWG blindé PVC 300 V

Numéro de pièce : 5129C SL001

Alpha Wire 5129C SL001 Xtra Guard 1 est un câble de performance blindé 22 AWG de 9 paires, conçu pour une intégrité du signal fiable dans des applications industrielles et de contrôle exigeantes. Il est équipé de conducteurs en cuivre étainé 22 (7/30) AWG avec isolant en PVC et d’une gaine en PVC pour une manipulation durable et flexible. Pour la réduction du bruit, le câble utilise une feuille d’aluminium et un paramètre tressé avec un fil de vidange en cuivre étainé 22 (7/30) AWG et une couverture nominale de tresse en cuivre étainé de 70 %. Il est homologué 300 V et comprend les marquages Type CM homologués UL Art 800 / (UL) comme indiqué dans l’impression d’usine.

conducteurs et paires :

• Nombre de conducteurs : 9 paires
• Composition des composants : 9 x 1 paire
• Taille du conducteur : 22 AWG (écartement américain de fil)
• Stranding du conducteur : 22 (7/30) AWG en cuivre étainé
• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Diamètre du conducteur (in) : 0,030
• Construction de paires : 2/Cond câblé ensemble
• Torsades de paire : 8,0 Tours/pied (min)

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre du conducteur isolé (in) : 0,050

Code couleur (paires) :

• Code couleur : Fil Alpha Code couleur B
• Pair 1 : Blanc-Noir
• Pair 2 : Blanc-brun
• Paire 3 : Blanc-Rouge
• Paire 4 : Blanc-Orange
• Pair 5 : Blanc-Jaune
• Pair 6 : Blanc-Vert
• Pair 7 : Blanc-Bleu
• Pair 8 : Blanc-Violet
• Pair 9 : White-Slate

Câblage & Core :

• Assemblage câble : 9 composants câblés
• Torsades de câble : 2,7 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.

Blindage :

• Shield : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Bande blindée : bande A/P/A, 20 % de chevauchement, minimum.
• Fil de vidange : 22 (7/30) AWG en cuivre étainé
• Tresse : Cuivre en conserve, couverture à 70 %, nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : 0,032" Mural, Nom., PVC
• Diamètre total (pouces) : 0,396 (0,416 max.)
• Couleurs de la veste : ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE DÉPÔT 5129C 9PR 22 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TYPE CMG FT4
  CE ROHS Résistant à l’huile (SÉQ IMAGES)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
