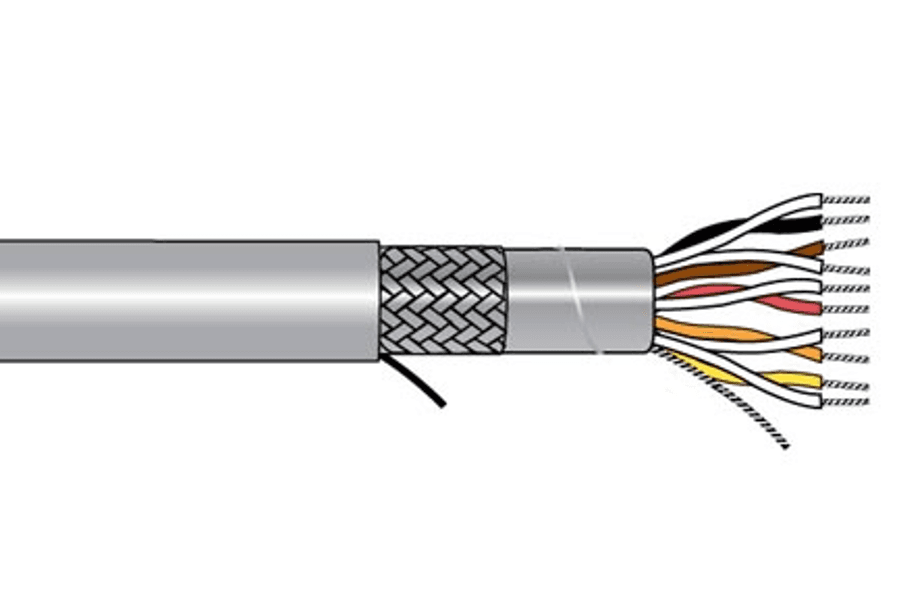

Alpha Wire 5132C SL001, Xtra Guard 1 Xtra Guard Performance Cable 2 paires 18 AWG 300 V PVC

Numéro de pièce : 5132C SL001

Alpha Wire 5132C SL001 Xtra Guard 1 est un câble de performance blindé multi-paires, construit avec 2 paires de conducteurs en cuivre étainé tressés 18 AWG et un système d’isolation et de gaine en PVC durable. Il est doté d’une feuille d’aluminium et d’un bouclier tressé (tresse sur feuille) avec un fil de drainage en cuivre étainé 18 (16/30) AWG pour aider à réduire les EMI lors des contrôles et instruments sensibles au bruit. Conçu pour des applications polyvalentes, il est d’une capacité nominale de 300 V et comprend l’Art 800 homologué UL ainsi que des marquages AWM et CM/CMG supplémentaires comme indiqué dans l’impression d’usine. Le câble est construit avec des vitesses de torsion définies, un noyau en ruban polyester et un cordon de déchirage pour faciliter le retrait de la gaine lors de l’installation.

conducteurs et duo :

• Nombre de conducteurs : 2 paires
• Configuration des composants : 2 X 1 PAIR
• Taille du conducteur : 18 AWG (American Wire Gauge)
• Tranchant du conducteur : cuivre étainé 18 (16/30) AWG
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (pouces) : 0,047
• Construction de la paire : 2/Cond Câblé ensemble
• Taux de torsion par paires : 5,3 Tours/pied (min)
• Assemblage câble : 2 composants câblés
• Vitesse de torsion de l’assemblage du câble : 3,2 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Mur isolant : mur de 0,016", PVC nominal
• Diamètre du conducteur isolé (pouces) : 0,079

Blindage :

• Shield : Oui
• Type de moustiquaire/bouclier : Tresse sur bouclier en fleuret
• Construction du bouclier : Feuille d’aluminium et tresse
• Bouclier : bande A/P/A, 20 % de chevauchement, minimum.
• Fil de vidange : 18 (16/30) AWG Cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Vestes et mécanique :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", Nom., PVC
• Diamètre total (pouces) : 0,355 (0,369 max.)
• Couleur(s) de la veste : Ardoise
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Code couleur :

• Code couleur : Fil Alpha Code couleur A
• Couleur paire 1 : Noir-Rouge
• Couleur paire 2 : Noir-Blanc

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE DÉPÔT 5132C 2PR 18 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 OU C(UL) TYPE CMG 105C FT4 CE ROHS
  Résistant à l’huile (SÉQUENCE VIDÉO)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
