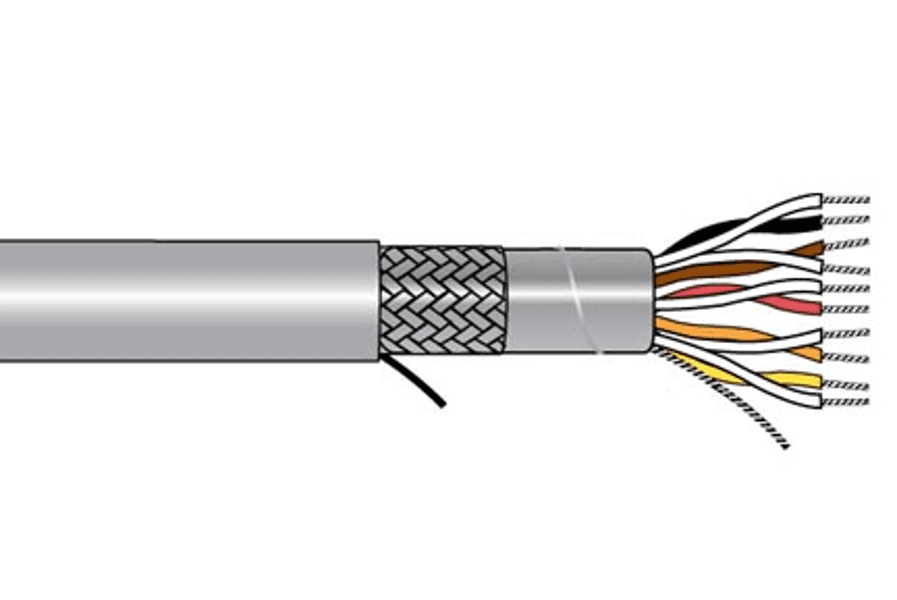

Alpha Wire 5136C SL001, Xtra Guard 1 Xtra Guard Performance Cable 6 paires 18 AWG blindé 300 V PVC

Numéro de pièce : 5136C SL001

Alpha Wire 5136C SL001 Xtra Guard 1 est un câble de performance blindé multi-paires construit avec 6 paires de conducteurs en cuivre étainé tressés 18 AWG (American Wire Gauge) pour assurer une intégrité du signal fiable. Il est doté d’un feuille d’aluminium et d’un bouclier tressé (tresse sur feuille) avec un fil de drainage en cuivre étainé 18 (16/30) AWG pour aider à réduire les EMI/RFI dans les installations exigeantes. L’isolation en PVC (polychlorure de vinyle) et une gaine PVC soutiennent un tracé durable, avec une puissance nominale de 300 V et une résistance au feu polyvalente. Conçu pour une géométrie de paire contrôlée, il inclut 5,3 torsions/pied (min) par paire et 2,1 torsions/pied (min) pour le noyau torsadé, ainsi qu’un cordon de découpage pour faciliter le retrait de la gaine.

Caractéristiques générales :

• Marque/Série : Alpha Wire Xtra Guard 1
• Numéro de pièce : 5136C
• Nombre de conducteurs : 6 paires
• Taille du conducteur : 18 AWG (American Wire Gauge)
• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

conducteurs :

• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Construction du conducteur : cuivre étainé 18 (16/30) AWG
• Diamètre du conducteur (pouces) : 0,047

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Mur isolant : mur de 0,016", PVC nominal
• Diamètre du conducteur isolé (pouces) : 0,079

Paires, câblage et torsion :

• Construction de la paire : 2/Cond câblé ensemble
• Torsades de paire : 5,3 torsions/pied (min)
• Ensemble câble : 6 composants câblés
• Torsades de câble : 2,1 torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 20 % de chevauchement, minimum.

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier tressé sur fleuret d’aluminium
• Construction du bouclier : Ensemble en feuille et tresse
• Ruban de protection : bande A/P/A, 20 % de chevauchement, minimum.
• Fil de vidange : 18 (16/30) AWG Cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,032", nom., PVC
• Diamètre total (pouces) : 0,488 (0,507 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Code couleur (code couleur Alpha Wire A) :

• Pair 1 : Noir-Rouge
• Pair 2 : Noir-Blanc
• Pair 3 : Noir-Vert
• Pair 4 : Noir-Bleu
• Couple 5 : Noir-brun
• Pair 6 : Noir-jaune

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N.P.A. 5136C 6PR 18 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 OU C(UL) TYPE CMG 105C FT4 CE ROHS
  Résistant à l’huile (SÉQUENCE VIDÉO)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
