Alpha Wire 5156C SL001, Xtra Guard 1 Xtra Guard Performance Cable 6C 20 AWG blindé PVC 300 V

Numéro de pièce : 5156C SL001

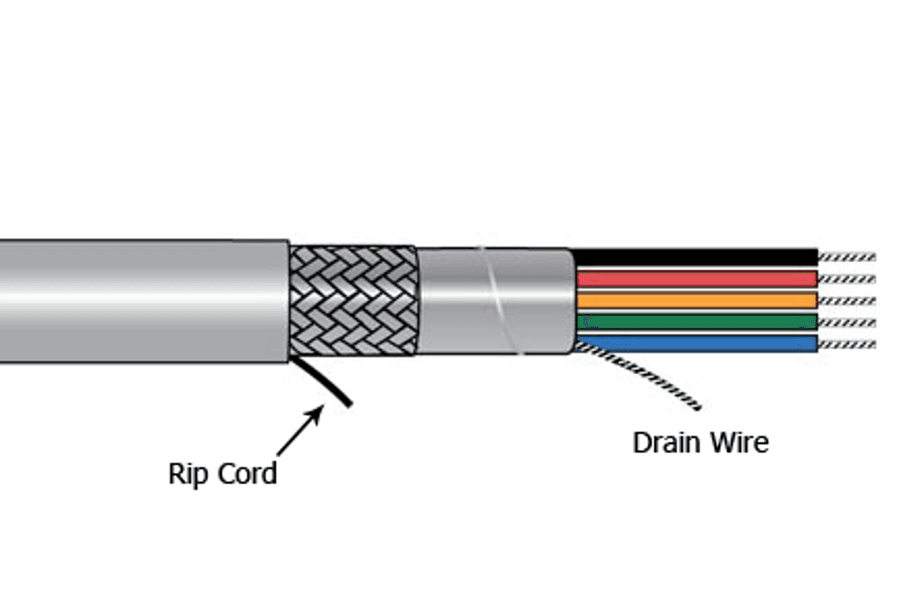

Alpha Wire 5156C SL001 Xtra Guard 1 est un câble de performance blindé à 6 conducteurs, construit avec des conducteurs brisés en cuivre étainé 20 AWG et une isolation/gaine PVC pour une intégrité fiable du signal. Il présente une feuille d’aluminium et un bouclier tressé (tresse sur feuille) avec un fil de drainage en cuivre étainé pour aider à réduire les EMI/RFI dans les applications de contrôle, d’instrumentation et industrielles. Le câble est câblé à 4,0 torsions/pied (min) et comprend un noyau de ruban polyester non tissé pour une stabilité accrue. Homologué 300 V et identifié avec les homologations UL/NEC ainsi que plusieurs styles AWM comme indiqué dans l’impression d’usine.

conducteurs :

• Nombre de conducteurs : 6 conducteurs
• Configuration : 6 x 1 configuration
• Taille du conducteur : 20 AWG (écartement américain de fil)
• Séparation du conducteur : 20 (7/28) AWG en cuivre étainé
• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Diamètre du conducteur (in) : 0,038

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Isolation : paroi de 0,016", PVC nominal
• Diamètre du conducteur isolé (in) : 0,070

Câblage & Core :

• Assemblage des câbles : 6 composants câblés
• Torsions : 4,0 Torsions/pied (min)
• Orientation : Les composants doivent être organisés de la couche intérieure à la couche extérieure
• Enveloppe principale : ruban polyester non tissé, 25 % de chevauchement, minimum.

Blindage :

• Shield : Oui
• Type de moustiquaire/bouclier : Tresse sur bouclier en fleuret
• Construction du bouclier : Feuille d’aluminium et tresse
• Shield : bande A/P/A, 25 % de chevauchement, minimum.
• Fil de drainage : 20 (7/28) AWG en cuivre étainé
• Tresse : cuivre étainé, couverture à 70 %, Nom.

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Enveloppe : 0,032" Mural, Nom., PVC
• Diamètre total (pouces) : 0,308 (0,321 max.)
• Couleur(s) de la veste : Ardoise
• Corde d’arrachement : 1 extrémité nylon 810 deniers

Code couleur :

• Code couleur : Fil Alpha Code couleur D
• conducteurs 1 : Noir
• conducteurs 2 : Rouge
• conducteurs 3 : White
• conducteurs 4 : Green
• conducteurs 5 : Orange
• conducteurs 6 : Blue

Notations et conformité :

• Tension nominale : 300 V
• Taux de feu : usage général
• Classification NEC : Art 800 homologué UL

Impression câblée (comme indiqué) :

• FIL ALPHA-* N° DE PRISE 5156C 6C 20 AWG
  XTRAGUARD(R) 1 BLINDÉ (UL) TYPE CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 OU C(UL) TYPE CMG 105C FT4 CE ROHS
  Résistant à l’huile (SÉQUENCE VIDÉO)
  * = Code d’usine
  [Note : Le produit peut avoir des marquages c(UL) ou CSA selon l’usine de fabrication.]
