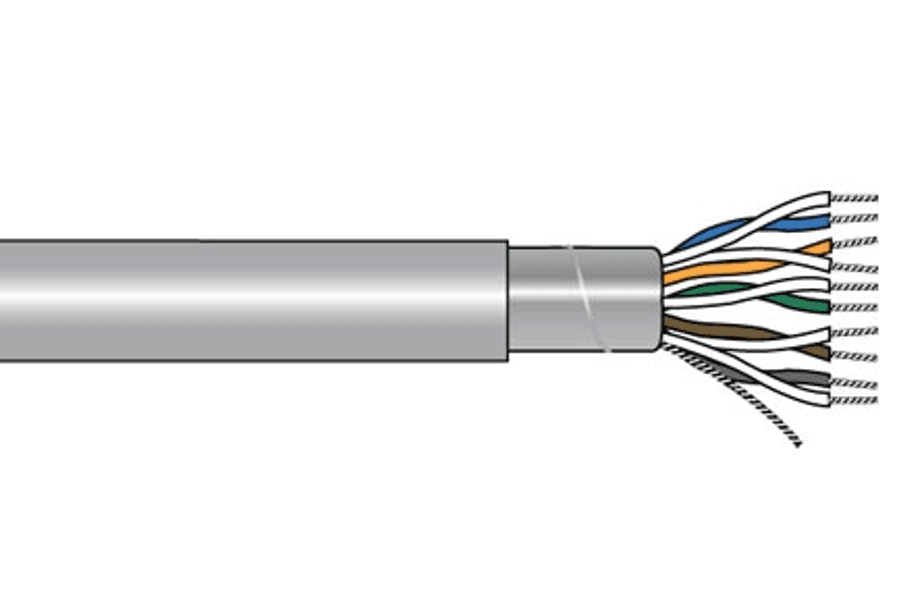

Fil alpha 5472C SL001, câble industriel de contrôle de communication 2 paires 24 AWG feuille 300 V PVC

Numéro de pièce : 5472C SL001

Alpha Wire 5472C SL001 est un câble industriel de communication et de contrôle conçu pour une transmission fiable du signal dans des environnements exigeants. Il dispose de 2 PAIRES de conducteurs en cuivre étainés 24 AWG (American Wire Gauge) torsés avec un écran de feuille d’aluminium et un drain pour aider à réduire les interférences. La construction utilise une isolation PVC semi-rigide et une gaine en PVC, nominale à 300 V et finie en SLATE pour une identification facile. Il est homologué UL Art 800 et inclut le marquage imprimé du fabricant pour la conformité et la traçabilité.

Caractéristiques générales :

• Nombre de conducteurs : 2 PAIRES
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Tension nominale : 300 V
• Classification NEC : Art 800 homologué UL
• Taux de feu : usage général

Conducteur et isolation :

• Matériau conducteur : cuivre étainé
• Type de conducteur : Conducteur à bras
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Diamètre du conducteur (« en ») : 0,024
• Matériau isolant : SRPVC - POLYCHLORURE DE VINYLE SEMI-RIGIDE
• Isolation : paroi de 0,010", PVC nominal, semi-rigide
• Diamètre d’isolation (« en ») : 0,044

Appariement, câblage et code couleur :

• Composition des composants : 2 x 1 PAIR
• Construction de la paire : 2/Cond câblé ensemble
• Coups de pair : 9,6 torsions/pied (minimum)
• Assemblage câble : 2 composants câblés
• Torsions d’assemblage du câble : 6,0 torsions/pied (minimum)
• Orientation : Les composants doivent être disposés de la couche intérieure vers la couche extérieure
• Code couleur : Alpha Wire Code couleur K
• Couleur paire 1 : Noir-Rouge
• Couleur paire 2 : Noir-Blanc

Blindage :

• Écran/Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier de fleur d’aluminium - Alun/Mylar
• Construction du bouclier : Bouclier et drain global
• Shield : Ruban d’alun/Mylar, 25 % de chevauchement (minimum)
• Direction du papier aluminium : Feuille orientée vers l’intérieur
• Fil de vidange : 24 (7/32) AWG en cuivre étainé

Vestes et marquages :

• Matériau de la gaine : PVC-polyvinyle chlorure
• gaine : 0,032" Mural, PVC nominal
• Diamètre total (« en ») : 0,212 (0,225 max.)
• Couleur(s) de la veste : SLATE
• Impression : ALPHA WIRE-* N° DE DÉPÔT 5472C 2PR 24 AWG
  TYPE CM 75C (UL) PROTÉGÉ OU AWM 2464
  OU C(UL) 60C TYPE CMG FT4 CE ROHS
  * = Code d’usine
  Note : Le produit peut porter des marquages c(UL) ou CSA selon l’usine de fabrication.
