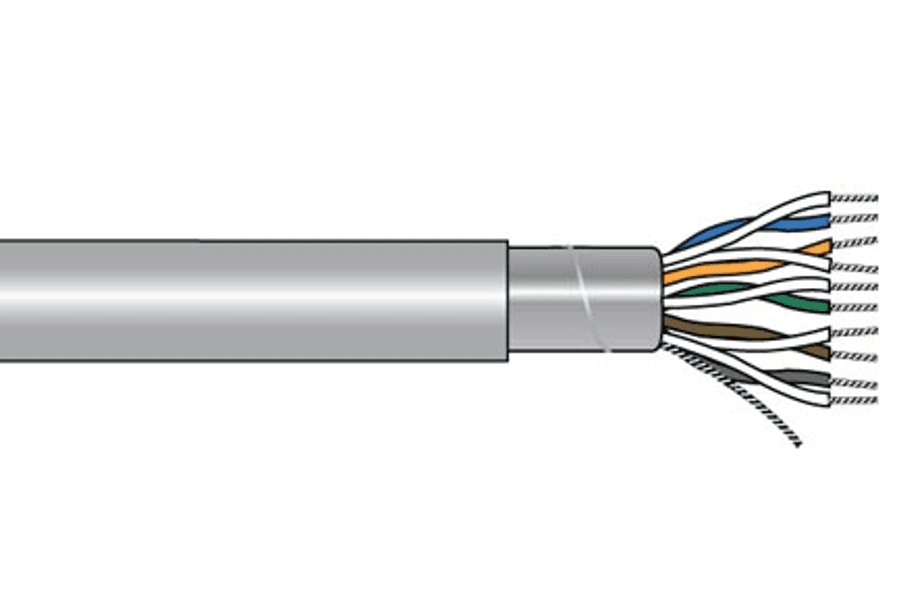

Fil alpha 5474C SL001, câble industriel de contrôle de communication — 4 paires de feuilles 24 AWG 300 V gaine PVC

Numéro de pièce : 5474C SL001

Alpha Wire 5474C SL001 est un câble industriel de communication et de contrôle construit avec 4 paires de conducteurs en cuivre étainé tressés 24 AWG et un écran d’aluminium général pour une meilleure protection contre le bruit. Il est équipé d’une isolation en PVC semi-rigide (SRPVC) et d’une gaine en PVC, avec une couleur extérieure ardoise et un 0,243 (0,257 max). Diamètre total. Le Shield utilise du ruban aluminium et mylar avec un chevauchement de 25 % (minimum) et comprend un fil de drainage en cuivre étainé 24 (7/32) AWG pour une mise à la terre fiable. Conçu pour des applications polyvalentes, il est d’une puissance nominale de 300 V et est homologué UL sous l’ART 800.

conducteurs :

• Nombre de conducteurs : 4 paires
• Composition des composants : 4 x 1 paire
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (« en ») : 0,024

Isolation :

• Matériau isolant : Chlorure de polyvinyle semi-rigide SRPVC
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre d’isolation (« en ») : 0,044

Associations, rebondissements et code couleur :

• Construction de paires : 2/Cond câblé ensemble
• Torsades de paire : 9,6 torsions/pied (minimum)
• Assemblage câble : 4 composants câblés
• Torsion de l’assemblage du câble : 4,8 torsions/pied (min.)
• Orientation : Les composants doivent être disposés de la couche intérieure vers la couche extérieure
• Système de codes couleur : Alpha Wire Code couleur K
• Couleur paire 1 : Noir-Rouge
• Couleur paire 2 : Noir-Blanc
• Couleur paire 3 : Noir-vert
• Couleur paire 4 : Noir-Bleu

Blindage :

• Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier fleur d’aluminium - Alun/Mylar
• Construction du bouclier : Bouclier et drain global
• Matériau du bouclier : ruban alun/mylar, 25 % de chevauchement (minimum)
• Direction du fleuret : Feuille orientée vers l’intérieur
• Fil de vidange : 24 (7/32) AWG en cuivre étainé

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : mur de 0,032", PVC nominal
• Couleur de la veste : ardoise
• Diamètre total (« en ») : 0,243 (0,257 max.)

Évaluations et conformité :

• Tension nominale : 300 V
• Classification NEC : Art 800 homologué UL
• Taux de feu : usage général

Marquage d’impression par câble (tel qu’imprimé) :

• FIL ALPHA-* N.P.A. 5474C 4PR 24 AWG
  TYPE CM 75C (UL) PROTÉGÉ OU AWM 2464
  OU C(UL) 60C TYPE CMG FT4 CE ROHS
  * = Code d’usine
  Note : Le produit peut porter des marquages c(UL) ou CSA selon l’usine de fabrication.
