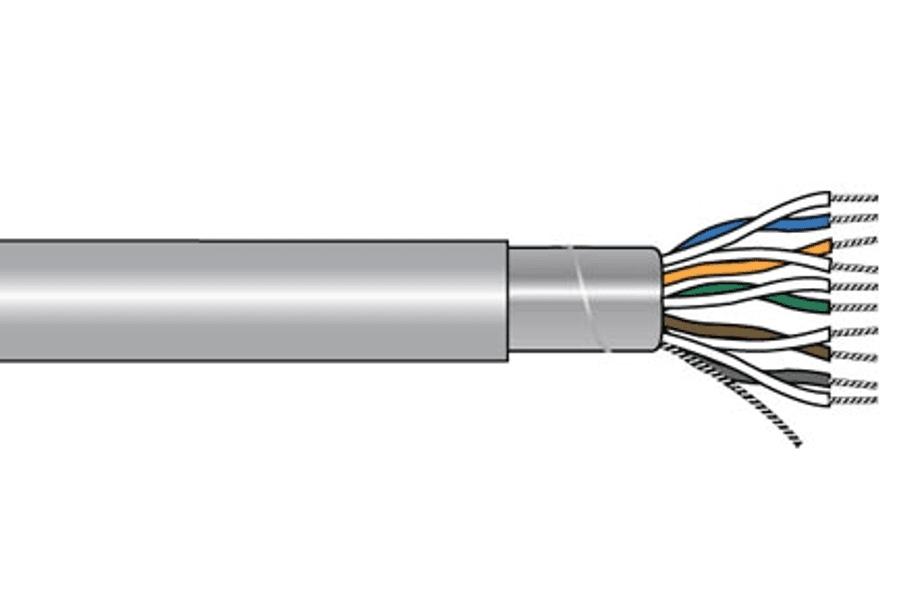

Fil alpha 5476C SL001, câble industriel de contrôle de communication — gaine PVC 300 V 6 paires 24 AWG

Numéro de pièce : 5476C SL001

Alpha Wire 5476C SL001 est un câble industriel de communication et de contrôle construit avec 6 paires de conducteurs en cuivre étainé tressés 24 AWG et un écran de feuille d’aluminium global pour une meilleure réaction du bruit. Il est équipé d’une isolation PVC semi-rigide et d’une gaine PVC durable d’une puissance nominale de 300 V, ce qui le rend idéal pour les applications industrielles de signalisation et de contrôle où une protection EMI est nécessaire. Le Shield utilise du ruban en alum/Mylar avec un design global Shield & drain, et la veste est en ardoise avec des marques imprimées du fabricant pour une identification facile. Il est classé avec l’Art 800 homologué NEC UL et comprend des marques de caractères supplémentaires dans l’impression d’usine.

conducteurs :

• Nombre de conducteurs : 6 paires
• Composition des composants : 6 x 1 paire
• Taille du conducteur : 24 AWG (American Wire Gauge)
• Construction du conducteur : 24 (7/32) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (« en ») : 0,024

Isolation :

• Matériau isolant : Chlorure de polyvinyle semi-rigide SRPVC
• Description de l’isolation : mur de 0,010", PVC nominal, semi-rigide
• Diamètre d’isolation (« en ») : 0,044

Paires, câblage et torsion :

• Construction de paires : 2/Cond câblé ensemble
• Torsades par paires : 9,6 torsions/pied (minimum)
• Assemblage câble : 6 composants câblés
• Torsion de l’assemblage du câble : 3,7 torsions/pied (minimum)
• Orientation : Les composants doivent être disposés de la couche intérieure vers la couche extérieure

Blindage :

• Écran/Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier fleur d’aluminium - Alun/Mylar
• Construction du bouclier : Bouclier et drain global
• Matériau du bouclier : ruban alun/mylar, 25 % de chevauchement (minimum)
• Direction du fleuret : Feuille orientée vers l’intérieur
• Fil de vidange : 24 (7/32) AWG en cuivre étainé

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Description de la gaine : mur de 0,035", PVC nominal
• Diamètre total (« en ») : 0,292 (0,309 max.)
• Couleur(s) de la veste : Ardoise

Code couleur :

• Code couleur : Fil Alpha Code couleur K
• Pair 1 : Noir-Rouge
• Pair 2 : Noir-Blanc
• Pair 3 : Noir-Vert
• Pair 4 : Noir-Bleu
• Pair 5 : Noir-Jaune
• Couple 6 : Noir-brun

Notations et conformité :

• Tension nominale : 300 V
• Classification NEC : Art 800 homologué UL
• Taux de feu : usage général

Impression câblée (comme indiqué) :

• FIL ALPHA-* N° DE DÉPÔT 5476C 6PR 24 AWG
  TYPE CM 75C (UL) PROTÉGÉ OU AWM 2464
  OU C(UL) 60C TYPE CMG FT4 CE ROHS
  * = Code d’usine
  Note : Le produit peut porter des marquages c(UL) ou CSA selon l’usine de fabrication.
