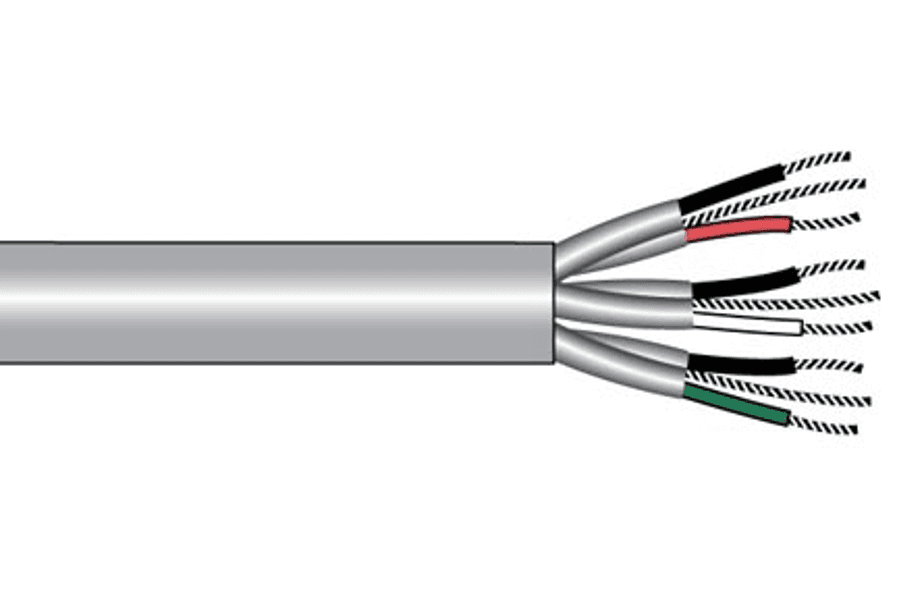

Fil alpha 6054C SL001, câble industriel de contrôle de communication 4 paires 22 AWG feuille 300 V PVC

Numéro de pièce : 6054C SL001

Alpha Wire 6054C SL001 est un câble industriel de communication et de contrôle construit avec 4 paires de conducteurs en cuivre étainé tressés 22 AWG et un écran de feuille d’aluminium avec drain pour améliorer le rejet du bruit. Chaque paire est câblée avec 6,9 torsions/pied (min.) puis assemblée en un cœur à 4 composants avec 3,0 torsions/pied (minimum) pour des performances constantes dans les applications de contrôle et de signalisation. Il dispose d’isolant en PVC et d’une gaine en PVC avec une couleur extérieure ardoise, ainsi qu’un ruban adhésif sans aluminium/mylar avec 25 % de chevauchement (minimum) et du papier aluminium vers l’intérieur. Le câble est nominal à 300 V et comprend une classification NEC de l’Art 800 homologuée UL, avec les marquages d’impression sur la jaquette présentés ci-dessous exactement comme fourni.

Construction du conducteur et du duo :

• Nombre de conducteurs : 4 paires
• Composition des composants : 4 x 1 paire
• Taille du conducteur : 22 AWG (écartement américain de fil)
• Construction du conducteur : 22 (7/30) AWG en cuivre étainé
• Type de conducteur : Conducteur à bras
• Matériau conducteur : cuivre étainé
• Diamètre du conducteur (« en ») : 0,030
• Appariement : 2/Cond câblé ensemble
• Coups de pair : 6,9 Tours/pied (minimum)

Isolation :

• Matériau isolant : PVC-polyvinyle chlorure
• Mur isolant : mur de 0,016", PVC nominal
• Diamètre du conducteur isolé (« en ») : 0,062

Blindage & Drain :

• Écran/Bouclier : Oui
• Type de moustiquaire/bouclier : Bouclier de fleur d’aluminium - Alun/Mylar
• Construction du bouclier : Bouclier et drain global
• Shield : ruban aluminium et mylar sans fleur d’aluminium, 25 % de chevauchement (minimum)
• Direction du papier aluminium : Feuille tournée vers l’intérieur
• Fil de vidange : 22 (7/30) AWG en cuivre étainé

Câblage et enroulement du noyau :

• Assemblage des câbles : 4 composants câblés
• Torsades de câble : 3,0 torsions/pied (minimum)
• Orientation : Les composants doivent être disposés de la couche intérieure vers la couche extérieure
• Enveloppe du noyau : ruban Mylar transparent, 25 % de chevauchement (minimum)

Veste :

• Matériau de la gaine : PVC-polyvinyle chlorure
• Mur de gaine : mur de 0,043", PVC nominal
• Diamètre total (« en ») : 0,364 (0,380 max.)
• Couleur(s) de la veste : Ardoise

Code couleur :

• Code couleur : Fil Alpha Code couleur A
• Couleur paire 1 : Noir-Rouge
• Couleur paire 2 : Noir-Blanc
• Couleur paire 3 : Noir-vert
• Couleur paire 4 : Noir-Bleu

Notations et conformité :

• Tension nominale : 300 V
• Classification NEC : Art 800 homologué UL
• Taux de feu : usage général

Tirage câblé (tel que marqué) :

• FIL ALPHA-* N° DE DÉPART 6054C 4PR 22 AWG
  TYPE CM 75C (UL) PROTÉGÉ OU AWM 2464 OU C(UL)
  75C TYPE CMG FT4 CE ROHS
  * = Code d’usine
  Note : Le produit peut porter des marquages c(UL) ou CSA selon l’usine de fabrication.
