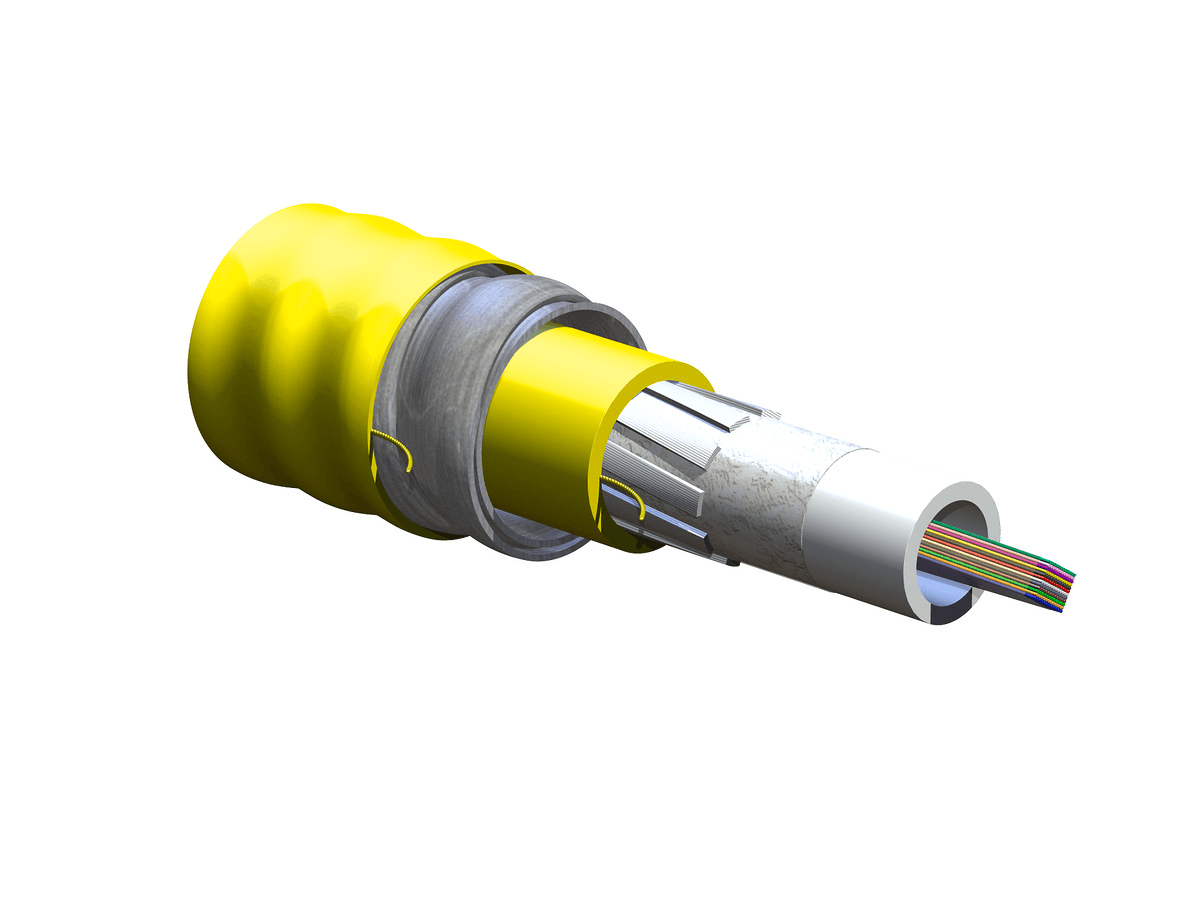

Corning 144EC8-14101-A3, Plenum 144 F Câble blindé à emboîtement de ruban monomode OS2

Corning 144EC8-14101-A3, Plenum 144 F Câble blindé à emboîtement de ruban monomode OS2

Résumé: Le Corning 144EC8-14101-A3 est un câble armé monomode OS2 à emboîtement en ruban, conçu pour une utilisation en intérieur dans les applications de plénum, horizontales et montantes.

Spécifications générales :

• Numéro de produit : 144EC8-14101-A3
• Type de câble : Ruban
• Environnement : Intérieur
• Type de produit : Armure imbriquée
• Catégorie de fibre : Monomode (OS2)
• Indice de flamme : Plénum (OFCP)
• Application : Plénum, horizontal, élévateur
• Géométrie du câble : Rond

Normes:

• RoHS : exempt de substances dangereuses selon RoHS 2011/65/UE
• Approbations et listes : Code® national de l’électricité (NEC®) OFNP
• Critères de conception et d’essai : ANSI/ICEA S-83-596, CSA FT-6

Conditions environnementales :

• Plage de température, installation : 0 °C à 60 °C (32 °F à 140 °F)
• Plage de température, fonctionnement : 0 °C à 70 °C (32 °F à 158 °F)
• Plage de température, stockage : -40 °C à 70 °C (-40 °F à 158 °F)

Conception du câble :

• Couleur du tube tampon : Naturel
• Nombre de fibres : 144
• Diamètre du tube tampon : 11 mm (0,43 po)
• Nombre de cordons de déchirure : 2
• Coloration de la fibre : bleu, orange, vert, marron, ardoise, blanc, rouge, noir, jaune, violet, rose, aqua
• Couleur de la gaine extérieure : Jaune
• Matériau de la gaine extérieure : Ignifuge
• Matériau de la gaine intérieure : Ignifuge
• Éléments de résistance à la traction et/ou blindage - Couche 1 : Éléments de résistance diélectrique
• Ruban : Gonflant à l’eau
• Éléments de résistance à la traction et/ou blindage - Couche 3 : Blindage imbriqué
• Rubans par tube : 12
• Fibres par ruban : 12

Spécifications mécaniques :

• Résistance maximale à la traction, à long terme : 400 N (89,92 lbf)
• Résistance maximale à la traction, à court terme : 400 N (89,92 lbf)
• Rayon de courbure min. Installation : 3375 mm (132,87 po)
• Rayon de courbure min. Fonctionnement : 225 mm (8,86 in)
• Diamètre extérieur nominal : 22,5 mm (0,89 po)
• Diamètre intérieur nominal du câble : 155 mm (6,1 po)

Caractéristiques optiques :

• Code de la fibre : E
• Code d’option de performance : 01
• Catégorie de fibre : OS2
• Type de fibre : Monomode (OS2) / 250 μm
• Nom de la fibre : Monomode (OS2)
• Atténuation maximale : 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Longueurs d’onde : 1310 nm / 1383 nm / 1550 nm
• Conformité de la fibre optique : ITU-T G.652.D

Taille:

• Poids du câble : 400 kg/km (268,79 lb/1000 pi)
