24 AWG 2-Pair Singolarmente schermato Schiuma FEP/Fluorocopolimero Plenum 150°C Cavo
Descrizione
Cavo plenum 24 AWG a 2 coppie singolarmente schermate con isolamento in schiuma FEP/Fluorocopolymer a 150°C

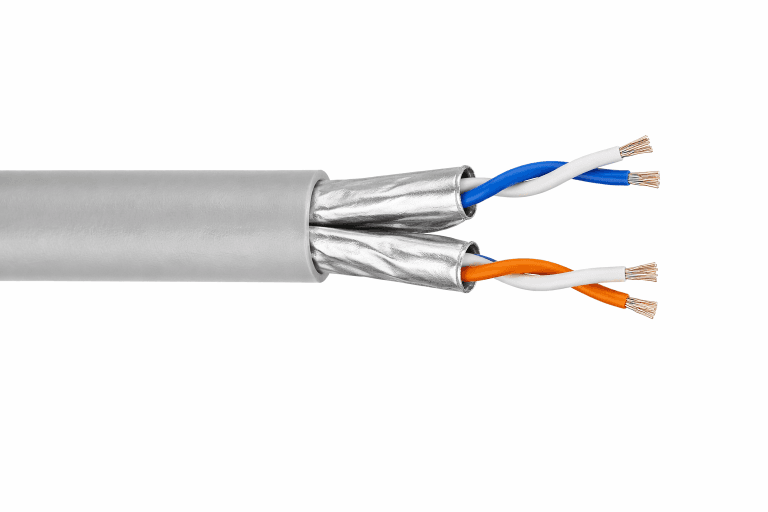

Il RWC-FPK24-2PIS è un cavo plenum 24 AWG a 2 coppie singolarmente schermate con isolamento in schiuma FEP/Fluorocopolymer, simile a Belden 89729. Quattro conduttori in rame stagnato a trefoli 7x32 sono cordati in 2 coppie e isolati con schiuma FEP. Ogni coppia è singolarmente schermata con lamina di alluminio al 100% e filo di drenaggio in rame stagnato a trefoli 24 AWG. Il rivestimento esterno grigio in Fluorocopolymer della guaina conferisce un diametro esterno complessivo di 0.261 in (6.63 mm).
Classificato CMP secondo NEC Article 800, questo cavo è approvato per l'installazione in spazi plenum per la distribuzione dell'aria senza condotto. L'isolamento in schiuma FEP offre una bassa capacità di 13.5 pF/ft e un'impedenza caratteristica di 100 Ohm, risultando adatto per applicazioni RS-232/422, audio digitale e comunicazione informatica. L'intervallo di temperatura di esercizio è da −20°C a +150°C.
Dettagli tecnici
| SKU o PN | RWC-FPK24-2PIS |
| N. di coppie | 2 |
| N. di conduttori | 4 |
| Dimensione del conduttore | 24 AWG |
| Tipo di conduttore | A trefoli |
| Materiale del conduttore | Rame stagnato |
| Numero di trefoli | 7 (7x32) |
| Materiale dell'isolamento | Foam FEP (Fluorinated Ethylene Propylene) |
| Capacità nominale conduttore-conduttore | 13.5 pF/ft (44.3 pF/m) |
| Impedenza caratteristica nominale | 100 Ohm |
| Velocità di propagazione nominale | 76% Nom |
| Codice colore | Western Electric Standard |
| Schermatura (S/N) | Sì — Coppie singolarmente schermate |
| Tipo di Schermatura | Lamina bi-laminata (100%) per coppia, filo di drenaggio TC 24 AWG per ogni coppia |
| Materiale della guaina | Fluorocopolymer |
| Colore della guaina | Grigio |
| Temperatura | da −20°C a +150°C (150°C UL) |
| D.E. (pollici nom.) | 0.261 |
| Diametro esterno (mm nom.) | 6.63 |
| Tensione | 300 Volts RMS |
| Approvazioni | (UL) CMP |
| Peso /lb per 1000 ft | 27 |
| Tipo di articolo | Cavo Foam FEP/Fluorocopolymer |
Caratteristiche principali
- Classificazione plenum CMP
- Isolamento in schiuma FEP con guaina in Fluorocopolymer: intervallo di esercizio da −20°C a +150°C
- Bassa capacità: 13.5 pF/ft, impedenza di 100 Ohm per RS-232/422 e audio digitale
- Coppie singolarmente schermate: lamina al 100% + filo di drenaggio 24 AWG per coppia
- Diametro esterno 0.261 in — 2 coppie (4 conduttori)
- Classificato 300 V, 2.1 Amps per conduttore a 25°C
Applicazioni comuni
- Spazi plenum per la distribuzione dell'aria
- Applicazioni RS-232 a lunga distanza
- Applicazioni RS-422
- Comunicazione informatica
- Audio digitale
- Segnali analogici a bassa tensione (4-20mA, 0-10V)
- Controllo digitale a bassa tensione (24V)
Riferimento incrociato
Questo cavo è simile a Belden 89729. Stessi conduttori in rame stagnato 24 AWG 7x32, isolamento in schiuma FEP, coppie
Le immagini sono solo di riferimento. Le specifiche possono cambiare senza preavviso — verificare l'idoneità alla propria applicazione prima dell'acquisto. La documentazione del produttore prevale.
