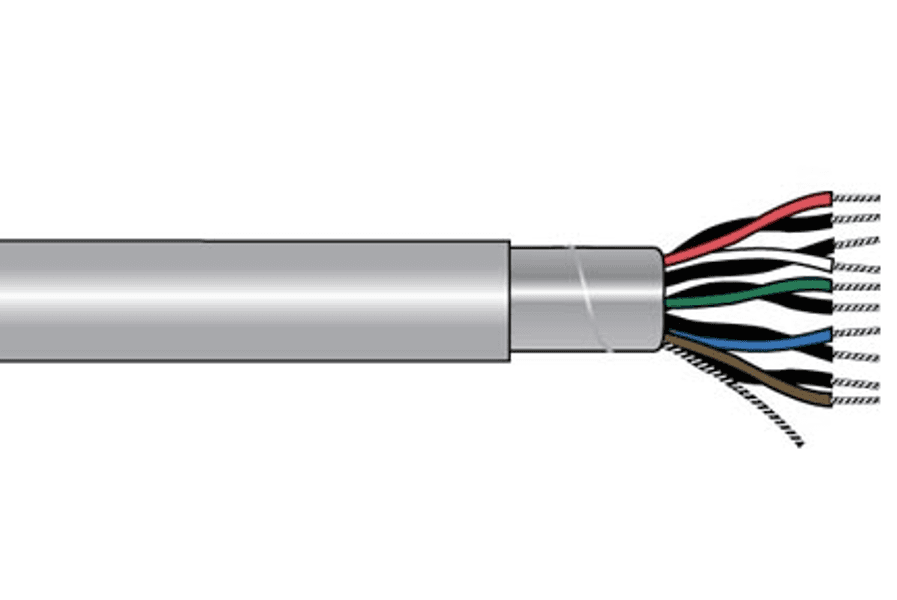

Filo Alpha 2212C SL001, Cavo Industriale di Controllo delle Comunicazioni 2PR 22 AWG Foil 150 V PVC

Numero di parte: 2212C SL001

Alpha Wire 2212C SL001 è un cavo industriale di comunicazione e controllo costruito con 2 PAIA di conduttori in rame stagnato a 22 AWG per una trasmissione affidabile del segnale. Dispone di uno schermaturo di alluminio (Alum/Mylar) con filo di scarico per aiutare a ridurre EMI/RFI negli ambienti industriali. Il cavo utilizza isolamento in PVC e una guaina in PVC, con un colore esterno SLATE e 0,232 (0,245 max.) Diametro totale. Classificato a 150 V e identificato secondo l'Arte 800 certificato UL, è progettato per applicazioni generali dove la schermatura e la coerenza della geometria delle coppie sono importanti.

Direttori:

• Numero di direttori: 2 COPPIE
• Configurazione: 2 x 1 PAIR
• Dimensione del conduttore: 22 AWG (American Wire Gauge)
• Stranding conduttore: 22 (7/30) AWG in rame stagnato
• Materiale conduttore: Rame stagnato
• Tipo di conduttore: Conduttore a catene
• Diametro del conduttore ("in"): 0,030

Isolamento:

• Materiale isolante: PVC-Polivinile cloruro
• Costruzione dell'isolamento: parete da 0,010", PVC nominale, semi-rigido
• Diametro del conduttore isolato ("in"): 0,050

Abbinamento, svolte e codice colore:

• Cablaggio a coppia: 2/Cond collegato insieme
• Coppie di torsione: 8,0 Torsioni per piede (minimo)
• Montaggio cavi: 2 componenti cablati
• Twist dell'assemblaggio del cavo: 5,3 Twists/piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno
• Codice colore: Alpha Wire Codice colore A
• Colore della coppia 1: NERO-ROSSO
• Colore coppia 2: NERO-BIANCO

Schermatura:

• Scudo: Sì
• Tipo di Schermo/Scudo: Schermata a stagno - Allume/Mylar
• Costruzione dello scudo: Scudo e Drenaggio complessivi
• Materiale scudo: Nastro allume/Mylar, 25% di sovrapposizione (minimo)
• Direzione del fogliaio: Foglio rivolto verso l'esterno
• Filo di scarico: 22 (7/30) AWG Rame stagnato

Giacca:

• Materiale della copertina: PVC-Polivinile cloruro
• Costruzione della guaina: parete da 0,032", PVC nominale
• Colore della giacca: SLATE
• Diametro complessivo ("in"): 0,232 (0,245 max.)

Valutazioni e conformità:

• Tensione nominale: 150 V
• Classificazione al fuoco: Uso generale
• Classificazione NEC: Arte UL: 800

Stampa su cavo (come indicato):

• FILO Alpha-* P/N 2212C 2PR 22 AWG
  TIPO CM o AWM 2576 --- LLXXXXXX SCHERMATA 75C (UL)
  CSA TYPE CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
