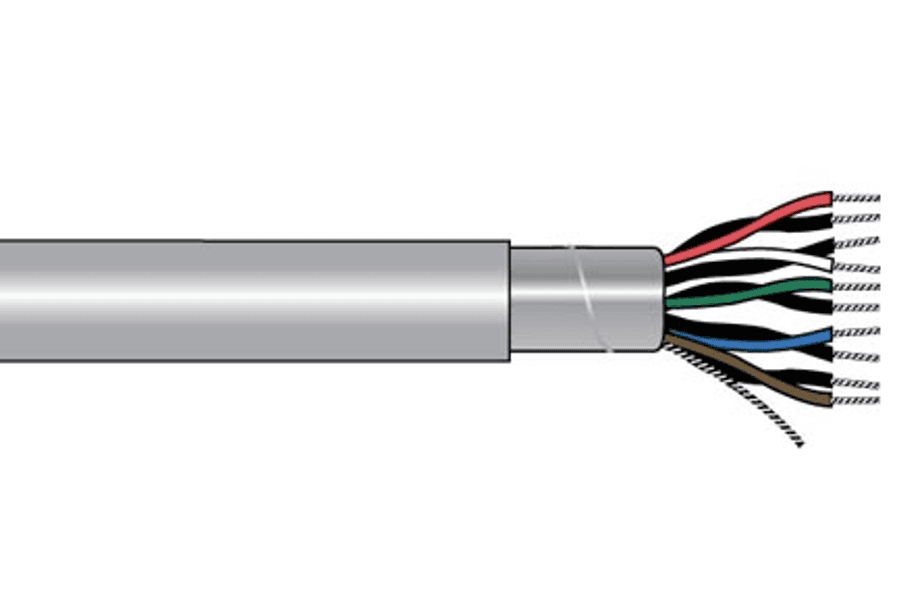

Filo Alpha 2213C SL001, Cavo Industriale di Controllo Comunicazioni 3 Coppie 22 AWG Foil 150 V PVC

Numero di parte: 2213C SL001

Alpha Wire 2213C SL001 è un cavo industriale di comunicazione e controllo costruito con 3 paia di conduttori in rame laminato 22 AWG a filo metallico e una protezione complessiva del foglio per una migliore protezione dal rumore. Presenta isolamento in PVC e una giacca in PVC, con una giacca esterna in ardesia e uno schema di identificazione per la coppia A definito con codice colore Alpha Wire. Lo Shield utilizza nastro in allume/mylar con sovrapposizione del 25% (minimo) e include un filo di scarico in rame stagnato 22 (7/30) AWG per una messa a terra comoda. Progettato per installazioni a uso generale, è classificato a 150 V e include la versione UL Listed Art 800 e le marcature CM / AWM 2576 e CSA CMG FT4 specifiche dal produttore nella stampa a cavo.

Direttori:

• Numero di direttori: 3 coppie
• Componimento dei componenti: 3 x 1 paia
• Dimensione del conduttore: 22 AWG (American Wire Gauge)
• Costruzione conduttore: 22 (7/30) AWG in rame stagnato
• Tipo di conduttore: Conduttore a catene
• Materiale conduttore: Rame stagnato
• Diametro del conduttore ("in"): 0,030

Isolamento:

• Materiale isolante: PVC-polivinile cloruro
• Descrizione dell'isolamento: parete da 0,010", PVC nominale, semi-rigido
• Diametro del conduttore isolato ("in"): 0,050

Accoppiamento, cablaggio e twist:

• Costruzione della coppia: 2/Cond collegati insieme
• Coppie di torsione: 8,0 Torsioni per piede (minimo)
• Assemblaggio cavi: 3 componenti cablati
• Attacchi di cavo: 4,8 torsioni per piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno

Schermatura:

• Schermatura: Sì
• Tipo di Schermo/Scudo: Schermata a stagno - Allume/Mylar
• Costruzione dello scudo: Scudo complessivo e drenaggio
• Scudo: nastro allume/Mylar, sovrapposizione del 25% (minimo)
• Direzione del foglio: Alluminio rivolto verso l'esterno
• Filo di scarico: 22 (7/30) AWG Rame stagnato

Giacca:

• Materiale della giacca: PVC-cloruro di polivinile
• Descrizione della copertina: 0,032" Wall, PVC nominale
• Diametro complessivo ("in"): 0,245 (0,259 max.)
• Colore/i della giacca: Ardesia

Codice colore:

• Codice colore: Alpha Wire Codice colore A
• Coppia 1: Nero-Rosso
• Coppia 2: Nero-Bianco
• Coppia 3: Nero-Verde

Valutazioni e conformità:

• Tensione nominale: 150 V
• Classificazione al fuoco: Uso generale
• Classificazione NEC: Arte UL: 800

Stampa su cavo (come indicato):

• FILO ALPHA-* P/N 2213C 3PR 22 AWG
  TIPO CM o AWM 2576 --- LLXXXXXX SCHERMATA 75C (UL)
  CSA TYPE CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
