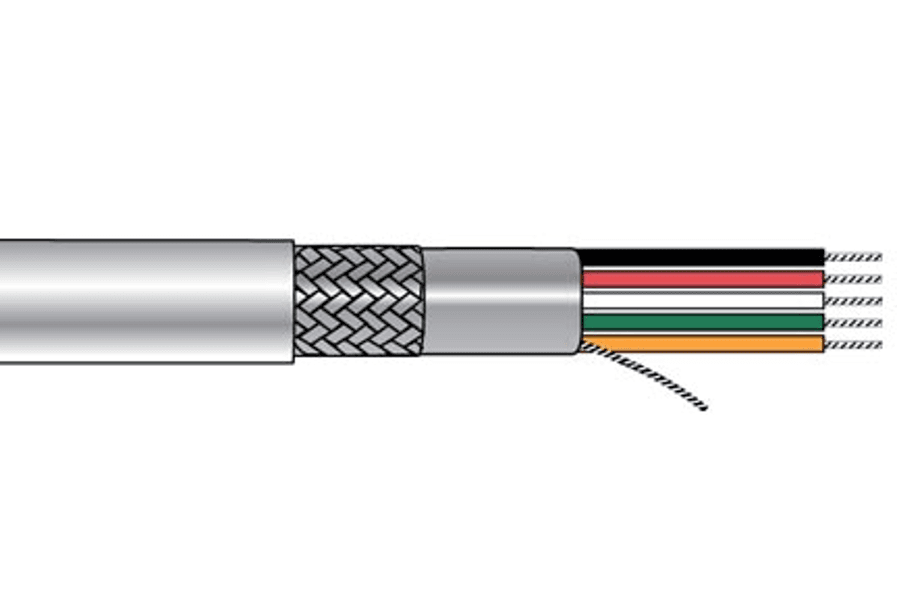

Alpha Wire 3466C SL001, Controllo delle Comunicazioni Cavo Industriale 6C 28 AWG Schermato PVC 300 V

Numero di parte: 3466C SL001

Alpha Wire 3466C SL001 è un cavo industriale schermato per comunicazioni e controllo, costruito per garantire un'integrità affidabile del segnale in ambienti impegnativi. Dispone di 6 conduttori di rame intrecciato 28 AWG (American Wire Gauge) con isolamento in cloruro di vinile semi-rigido SRPVC e una guaina in PVC-polivinile cloruro. Per la riduzione del rumore, utilizza una pellicola di alluminio e uno scudo di treccia con nastro in alluminio/mylar (25% di sovrapposizione minimo), più una treccia in rame stagnato (copertura minima del 65%) e un filo di scarico in rame stagnato AWG 28 (7/36). Con una potenza nominale di 300 V e progettata per soddisfare i requisiti UL listed Art 725 Classe 2, è una buona scelta per cablaggi di controllo industriale e comunicazione, dove schermature e durabilità sono importanti.

Direttore d'orchestra

• Numero di direttori: 6 direttori
• Dimensione del conduttore: 28 AWG (Calibro a filo americano)
• Conduttore Stranding/Costruzione: 28 (7/36) AWG in rame stagnato
• Tipo di conduttore: Conduttore a catene
• Materiale conduttore: Rame stagnato
• Diametro del conduttore ("in"): 0,015

Isolamento

• Materiale isolante: cloruro di polivinile semi-rigido SRPVC
• Parete isolante: parete da 0,010", PVC nominale, semirigida
• Diametro del conduttore isolato ("in"): 0,035

Cablaggio

• Assemblaggio cavi: 6 componenti cablati
• Torsioni: 8,0 torsioni/piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno

Schermatura

• Schermato: Sì
• Tipo di Schermo/Scudo: Intreccio su Scudo di Stagno
• Costruzione dello scudo: Complessivo stagno e treccia
• Nastro scudo: Nastro allume/Mylar, sovrapposizione del 25% (minimo)
• Direzione del foglia: Alluminio rivolto verso l'esterno
• Filo di scarico: 28 (7/36) AWG Rame stagnato
• Treccia: Rame stagnato, copertura 65% (minimo)

Giacca

• Materiale della copertina: PVC-Polivinile cloruro
• Parete della copertina: parete da 0,035", PVC nominale
• Diametro complessivo ("in"): 0,202 (0,214 max.)
• Colore della giacca: Ardesia

Codice colore

• Codice colore: Alpha Wire Codice colore D
• Direttore 1 Colore: Nero
• Direttore 2 Colore: Rosso
• Direttore 3 Colore: Bianco
• Direttore 4 Colore: Verde
• Direttore 5 Colore: Arancione
• Direttore 6 Colore: Blu

Valutazioni e Conformità

• Tensione nominale: 300 V
• Classificazione al fuoco: Uso generale
• Classificazione NEC: Classificato UL Art 725 Classe 2

Stampa su cavo (come segnato)

• FILO Alpha-* P/N 3466C 6C 28 AWG
  TIPO CL2 O AWM 2464 75C (UL) SCHERMATO
  OR C(UL) 60C TIPO CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
