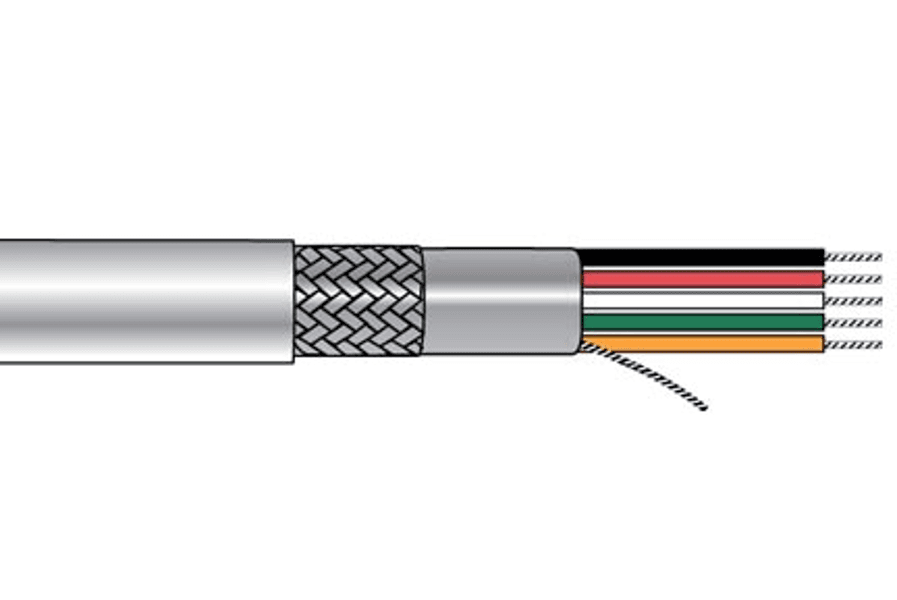

Alpha Wire 3470C SL001, Cavo Industriale di Controllo delle Comunicazioni 10C 28 AWG Schermato PVC 300 V

Numero di parte: 3470C SL001

Alpha Wire 3470C SL001 è un cavo industriale di comunicazione e controllo a 10 conduttori costruito con conduttori intrecciati in rame stagnato da 28 AWG e una protezione complessiva in lamina e treccia per migliorare il riflusso del rumore. Dispone di isolamento in PVC semi-rigido e di una giacca in PVC, con una potenza nominale di 300 V e di un colore di guaina esterna in ardesia per installazioni pulite e professionali. Il cavo è cablato a 6,0 torsioni per piede (minimo) e include uno schermaturo in nastro in alluminio/mylar con sovrapposizione del 25% (minimo) più una treccia in rame stagnato con copertura del 65% (minimo). È classificata UL Art 725 Classe 2 e contrassegnata per applicazioni che richiedono l'identificazione CL2 o AWM 2464 secondo la stampa di fabbrica.

Direttore d'orchestra

• Numero di direttori: 10 direttori
• Dimensione del conduttore: 28 AWG (Calibro a filo americano)
• Stranding/Tipo di conduttore: Conduttore a catene
• Materiale conduttore: Rame stagnato
• Costruzione del conduttore: 28 (7/36) AWG in rame stagnato
• Diametro del conduttore ("in"): 0,015

Isolamento

• Materiale isolante: SRPVC-Cloruro di polivinile semi-rigido
• Descrizione dell'isolamento: parete da 0,010", PVC nominale, semi-rigido
• Diametro del conduttore isolato ("in"): 0,035

Cablaggio

• Assemblaggio cavi: 10 componenti cablati
• Torsioni: 6,0 Torsioni/piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno

Schermatura

• Scudo presente: Sì
• Tipo di Schermo/Scudo: Intreccio su Scudo Stagno
• Costruzione dello scudo: Complessivo Foglio e Treccia
• Nastro scudo: Nastro allume/mylar, sovrapposizione del 25% (minimo)
• Direzione del foglio: Foglio rivolto verso l'esterno
• Filo di scarico: 28 (7/36) AWG Rame stagnato
• Treccia: Rame Stagnato, 65% Copertura (minimo)

Giacca

• Materiale della copertina: PVC-Polivinile cloruro
• Descrizione della copertina: 0,035" Wall, PVC nominale
• Diametro totale ("in"): 0,236 (0,250 max.)
• Colore/i della giacca: Ardesia

Valutazioni e Conformità

• Tensione nominale: 300 V
• Classificazione al fuoco: Uso generale
• Classificazione NEC: Classificato UL Art 725 Classe 2

Codice colore

• Codice colore: Alpha Wire Codice colore D
• Direttore 1: Nero
• Direttore 2: Rosso
• Direttore 3: White
• Direttore 4: Verde
• Direttore 5: Arancione
• Direttore 6: Blu
• Direttore 7: Brown
• Direttore 8: Giallo
• Direttore 9: Violet
• Direttore 10: Slate

Stampa su cavo (come segnato)

• FILO Alpha-* P/N 3470C 10C 28 AWG
  TIPO CL2 O AWM 2464 SCHERMATA 75C (UL) O ---
  LLXXXXXX CSA TIPO CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
