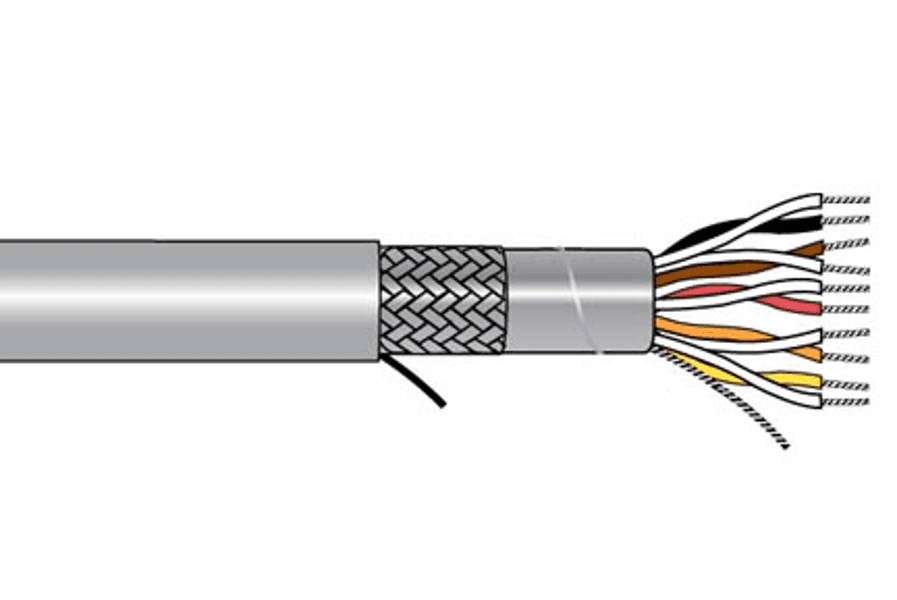

Filo Alpha 5133C SL001, Xtra Guard 1 3 coppie 18 AWG schermata PVC 300 V

Numero di parte: 5133C SL001

Alpha Wire 5133C SL001 Xtra Guard 1 è un cavo schermato da 3 paia da 18 AWG progettato per garantire un'integrità affidabile del segnale in applicazioni industriali e generali. Dispone di conduttori in rame stagnato 18 (16/30) AWG con isolamento in PVC e una guaina in PVC per prestazioni durevoli e flessibili. Per la riduzione del rumore, il cavo utilizza una lamina complessiva e uno scudo di treccia con un filo di scarico in rame stagnato 18 (16/30) AWG e una copertura nominale della treccia. È classificato a 300 V e include le marcature in stile NEC e UL/CM come mostrato nella stampa di fabbrica.

Direttori:

• Numero di direttori: 3 coppie
• Configurazione: 3 X 1 PAIA
• Dimensione del conduttore: 18 AWG (American Wire Gauge)
• Stranding del conduttore: rame stagnato 18 (16/30) AWG
• Materiale conduttore: Rame stagnato
• Tipo di conduttore: Conduttore a catene
• Diametro del conduttore (in): 0,047

Isolamento:

• Materiale isolante: Cloruro di PVC-polivinile
• Isolamento: parete da 0,016", PVC nominale
• Diametro del conduttore isolato (in): 0,079

Coppie, torsioni e codice colore:

• Accoppiamento: 2/Cond Collegati insieme
• Coppie di torsione: 5,3 Twist/foot (min)
• Assemblaggio cavi: 3 componenti cablati
• Twist del montaggio del cavo: 3,0 Twists/foot (min)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno
• Codice colore: Alpha Wire Codice colore A
• Colore della coppia 1: Nero-Rosso
• Colore coppia 2: Nero-Bianco
• Colore coppia 3: Nero-Verde

Schermatura:

• Schermato: Sì
• Tipo di Schermo/Scudo: Intreccio su Scudo di Stagno
• Costruzione dello scudo: Complessivo stagno e treccia
• Scudo: Nastro A/P/A, 20% di sovrapposizione, minimo.
• Filo di scarico: 18 (16/30) AWG Rame stagnato
• Treccia: Rame stagnato, copertura 70%, Nom.

Avvolgimento del core:

• Fascia del core: Nastro in poliestere non tessuto, 20% di sovrapposizione, minimo.

Giacca:

• Materiale della copertina: PVC-Polivinile cloruro
• Copertina: 0,032" Parete, Nom., PVC
• Diametro totale (in): 0,376 (0,391 Max.)
• Colore/i della giacca: Ardesia
• Ripcord: 1 estremità 810 denier nylon

Valutazioni e conformità:

• Tensione nominale: 300 V
• Classificazione al fuoco: Uso generale
• Classificazione NEC: Arte UL: 800

Stampa su cavo (come indicato):

• FILO Alpha-* P/N 5133C 3PR 18 AWG
  XTRAGUARD(R) 1 TIPO SCHERMATO (UL) CM 105C SUN RES
  OPPURE AWM 2464 80C 300V OPPURE AWM 2517 105C 300V
  VW-1 O C(UL) TIPO CMG 105C FT4 CE ROHS
  Resistente all'olio (SEQ FILMATE)
  * = Codice di fabbrica
  [Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dello stabilimento di produzione.]
