Filo Alpha 5477C SL001, Cavo Industriale di Controllo delle Comunicazioni 7 Paia 24 AWG Foil 300 V PVC

Numero di parte: 5477C SL001

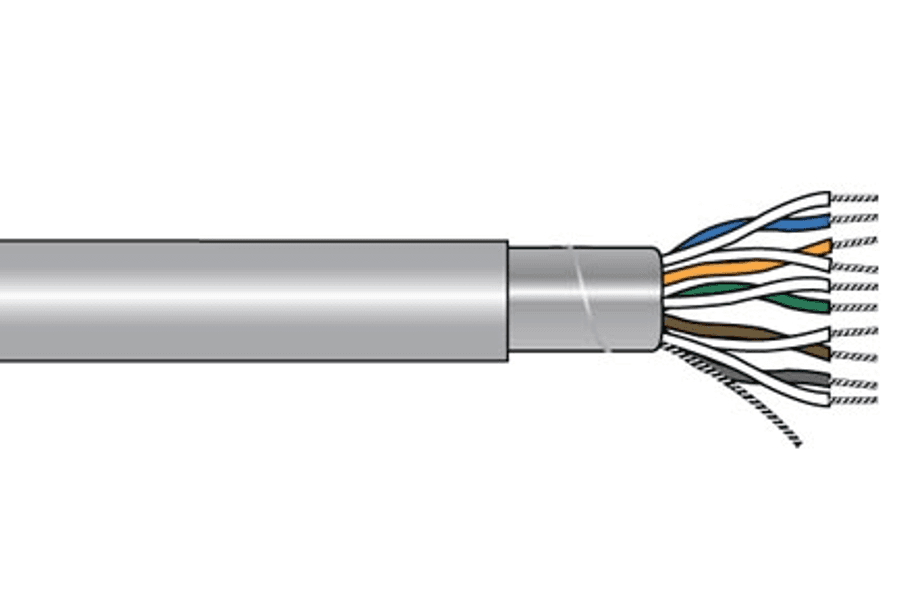

Alpha Wire 5477C SL001 è un cavo industriale di comunicazione e controllo costruito con 7 paia di conduttori intrecciati in rame stagnato da 24 AWG e una protezione complessiva per una migliore reazione del rumore. Presenta isolamento in PVC semirigido e una giacca in PVC, con colore esterno ardesia e 0,292 (0,309 max.) Diametro totale. Lo Shield utilizza nastro in alluminio/Mylar con sovrapposizione del 25% (minimo) più un design complessivo Shield & drain, rendendolo particolarmente adatto all'integrità del segnale in ambienti industriali. Nominale a 300 V e elencato secondo l'Arte UL Listed Art 800, questo cavo è destinato ad applicazioni che includono (UL) Tipo CM o AWM 2464 e C(UL) Tipo CMG FT4.

Direttori:

• Numero di direttori: 7 coppie
• Build componenti: 7 x 1 coppia
• Dimensione del conduttore: 24 AWG (American Wire Gauge)
• Costruzione del conduttore: 24 (7/32) AWG in rame stagnato
• Materiale conduttore: Rame stagnato
• Tipo di conduttore: Conduttore a catene

Isolamento:

• Materiale isolante: cloruro di polivinile semi-rigido SRPVC
• Descrizione dell'isolamento: parete da 0,010", PVC nominale, semi-rigido
• Diametro del conduttore isolato ("in"): 0,044

Abbinamento, svolte e codice colore:

• Costruzione della coppia: 2/Cond collegati insieme
• Coppie di torsione: 9,6 torsioni per piede (minimo)
• Assemblaggio cavi: 7 componenti cablati
• Attacchi del montaggio del cavo: 3,7 torsioni per piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno
• Sistema di Codice Colore: Codice Colore Alpha Wire K
• Colore Coppia 1: Nero-Rosso
• Colore Coppia 2: Bianco-nero
• Coppia 3 colore: Nero-verde
• Colore Coppia 4: Nero-blu
• Colore Coppia 5: Nero-giallo
• Coppia 6 Colore: Nero-marrone
• Colore Coppia 7: Nero-arancione

Schermatura:

• Scudo: Sì
• Tipo di Schermo/Scudo: Schermata a stagno - Allume/Mylar
• Costruzione dello scudo: Scudo complessivo e drenaggio
• Nastro scudo: Nastro allume/Mylar, sovrapposizione del 25% (minimo)
• Direzione del foglia: Alluminio rivolto verso l'interno
• Filo di scarico: 24 (7/32) AWG in rame stagnato

Giacca:

• Materiale della copertina: PVC-Polivinile cloruro
• Descrizione della copertina: parete da 0,035", PVC nominale
• Diametro complessivo ("in"): 0,292 (0,309 max.)
• Colore/i della giacca: Ardesia

Valutazioni e conformità:

• Tensione nominale: 300 V
• Valutazione NEC: Arte UL: Lista 800
• Classificazione al fuoco: Uso generale

Stampa su cavo (come indicato):

• FILO ALPHA-* P/N 5477C 7PR 24 AWG
  75C (UL) TIPO CM SCHERMATO O AWM 2464
  OR C(UL) 60C TIPO CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
