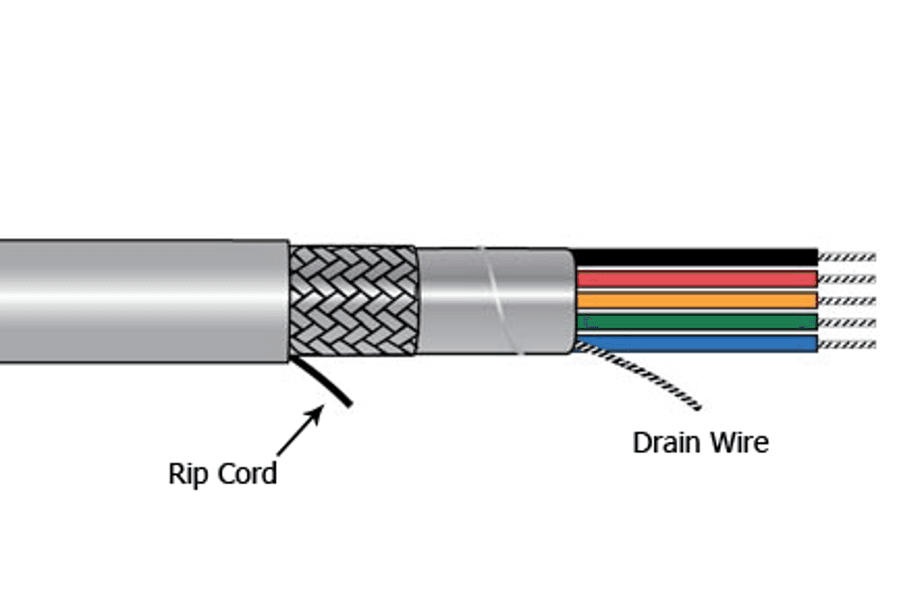

Filo Alpha 5684 SL001, Plenum schermato Cavo Multiconduttore 4C 26 PVC 300V

Numero di parte: 5684 SL001

Alpha Wire 5684 SL001 è un cavo multiconduttore schermato a 4 conduttori costruito con conduttori in rame stagnato 26 (7/34) AWG e isolamento in PVC semirigido per un'integrità affidabile del segnale. Presenta una pellicola complessiva e uno scudo di treccia (treccio su foil) con un filo di drenaggio in rame stagnato per aiutare a ridurre EMI/RFI nelle applicazioni di controllo, strumentazione e dati. Il cavo è rifinito con una guaina in PVC e include un ripcord per facilitare lo smontaggio, con un diametro nominale della guaina di 0,190 (0,201 Max.). È un riser UL Listed Art 820 e include le marcature di stampa del produttore per gli stili Type CM e AWM (UL) così come stampati.

Direttori:

• Numero di direttori: 4 direttori
• Costruzione: 4 x 1 cond
• Dimensione del conduttore: 26 AWG (Scala del filo americana)
• Stranding conduttore: 26 (7/34) AWG in rame stagnato
• Tipo di conduttore: Conduttore a catene
• Materiale conduttore: Rame stagnato
• Diametro del conduttore (in): 0,019

Isolamento:

• Materiale isolante: SRPVC-Cloruro di polivinile semi-rigido
• Descrizione dell'isolamento: parete da 0,010", PVC nominale, semi rigido
• Diametro del conduttore isolato (in): 0,039

Codice colore:

• Codice colore: Alpha Wire Codice colore E
• Colore del direttore 1: Nero
• Colore del direttore 2: Marrone
• Colore del Direttore 3: Rosso
• Direttore 4 colore: Arancione

Cablaggio e avvolgimento del nucleo:

• Assemblaggio cavi: 4 componenti cablati
• Intorsioni: 9,6 torsioni/piede (min)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno
• Involucro del core: Nastro in poliestere non tessuto, sovrapposizione al 25%, minimo.

Schermatura:

• Scudo: Sì
• Tipo di Schermo/Scudo: Intreccio su Scudo di Stagno
• Costruzione dello scudo: Complessivo stagno e treccia
• Nastro scudo: nastro A/P/A, sovrapposizione 25%, minimo.
• Filo di scarico: 26 (7/34) AWG in rame stagnato
• Treccia: Rame stagnato, copertura 70%, Nom.

Giacca:

• Materiale della copertina: PVC-Polivinile cloruro
• Descrizione della copertina: 0,032" Wall, Nom., PVC
• Diametro totale (in): 0,190 (0,201 Max.)
• Colore/i della giacca: Ardesia
• Ripcord: 1 estremità 810 denier nylon

Valutazioni e conformità:

• Classificazione NEC: Riser 820 Listed UL Art 820
• Classificazione al fuoco: Uso generale

Stampa su cavo (come indicato):

• FILO Alpha-* P/N 5684 4C 26 AWG
  XTRAGUARD(R) 1 TIPO SCHERMATO (UL) CM 105C SUN RES
  OPPURE AWM 2464 80C 300V OPPURE AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente all'Olio (SEQ FILM)
  * = Codice di fabbrica
  [Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dello stabilimento di produzione.]
