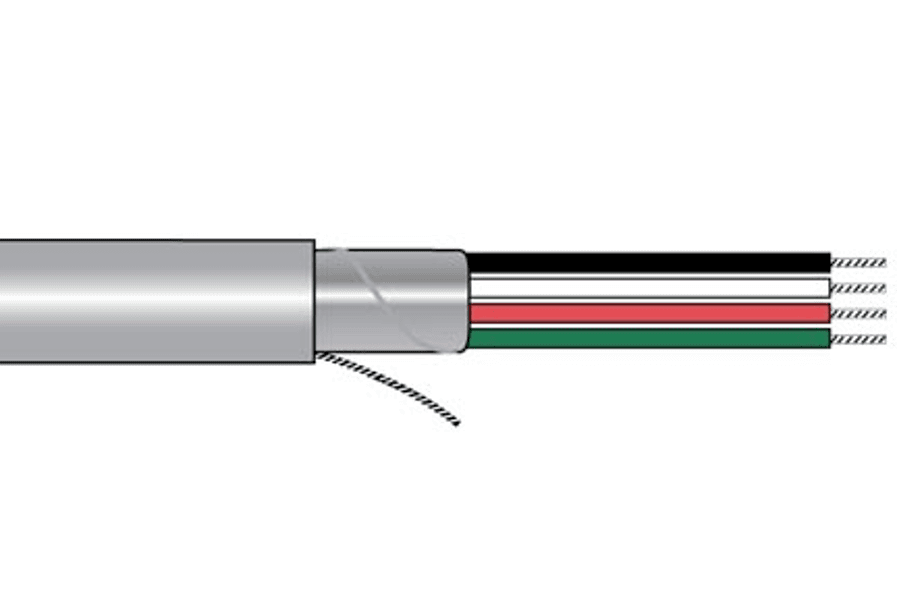

Filo Alpha 6300/10 SL001, Cavo Industriale di Controllo Comunicazione 10C 24 AWG Foil 300 V PVC

Numero di parte: 6300/10 SL001

Alpha Wire 6300/10 SL001 è un cavo industriale di comunicazione e controllo costruito per una trasmissione affidabile del segnale in ambienti impegnativi. Dispone di 10 conduttori di rame stagnato intrecciato 24 AWG (American Wire Gauge) con isolamento in PVC semirigido e una protezione generale del foglio con drenaggio per aiutare a ridurre EMI/RFI. Una guaina in PVC (cloruro di polivinile) in ardesia offre una protezione duratura, con un diametro nominale della guaina di 0,244 (0,258 max.). Con una potenza nominale di 300 V e identificata secondo l'articolo 800 certificato UL, questo cavo è adatto a installazioni a uso generale dove sono richieste schermature e un'identificazione costante dei conduttori.

Direttori:

• Numero di direttori: 10 direttori
• Dimensione del conduttore: 24 AWG (American Wire Gauge)
• Stranding conduttore: 24 (7/32) AWG in rame stagnato
• Tipo di conduttore: Conduttore a catene
• Materiale conduttore: Rame stagnato
• Diametro conduttore: 0,024 in

Isolamento:

• Materiale isolante: cloruro di polivinile semi-rigido SRPVC
• Descrizione dell'isolamento: parete da 0,010", PVC nominale, semi-rigido
• Diametro del conduttore isolato: 0,044 in

Cablaggio:

• Montaggio: 10 componenti cablati
• Velocità di torsione: 4,8 torsioni/piede (minimo)
• Orientamento: I componenti devono essere disposti dallo strato interno a quello esterno

Schermatura:

• Scudo: Sì
• Tipo di scudo: Schermata a stagno - allume/mylar
• Costruzione dello scudo: Scudo complessivo e drenaggio
• Nastro scudo: nastro allume/Mylar, sovrapposizione del 25% (minimo)
• Direzione del foglio: Alluminio rivolto verso l'esterno
• Filo di scarico: 24 (7/32) AWG in rame stagnato

Giacca:

• Materiale della copertina: PVC-Polivinile cloruro
• Descrizione della copertina: parete da 0,032", PVC nominale
• Colore della giacca: Ardesia
• Diametro nominale complessivo: 0,244 (0,258 max.) in

Identificazione del Direttore (Colori):

• 1: Nero
• 2: Bianco
• 3: Rosso
• 4: Verde
• 5: Marrone
• 6: Blu
• 7: Arancione
• 8: Giallo
• 9: Violet
• 10: Gray

Valutazioni e conformità:

• Tensione nominale: 300 V
• Classificazione NEC: Arte UL: 800
• Classificazione al fuoco: Uso generale

Stampa su cavo (come indicato):

• FILO Alpha-* P/N 6300/10 10C 24 AWG
  75C (UL) TIPO CM SCHERMATO O AWM 2464
  OR C(UL) 60C TIPO CMG FT4 CE ROHS
  * = Codice di fabbrica
  Nota: Il prodotto può avere marcature c(UL) o CSA a seconda dell'impianto di produzione.
