Belden 9L28050 008H, nastro piatto grigio 50C 28 AWG PVC
SKU:Belden 9L28050 008H
● Disponibile
Descrizione

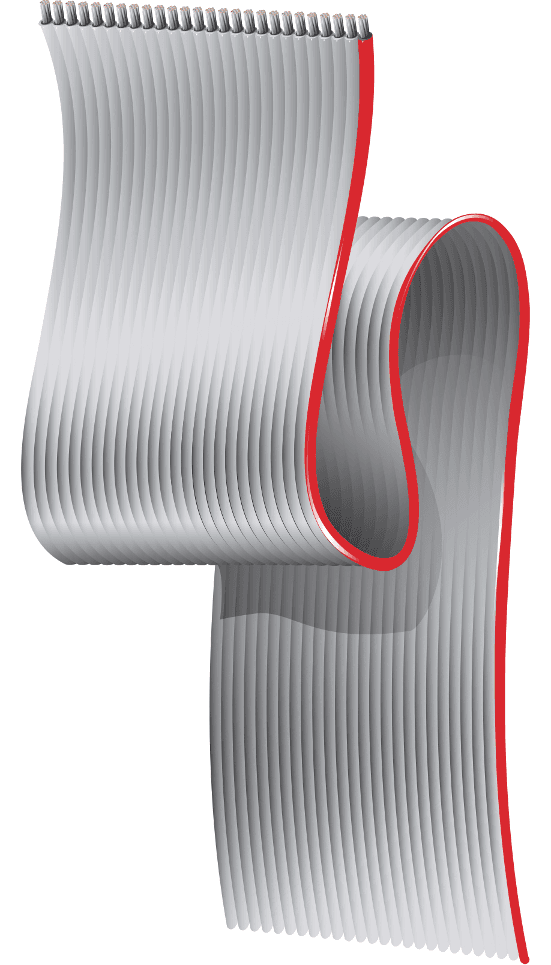

Belden 9L28050 008H è un cavo flat (piatto) grigio della Serie 9L280XX per l'interconnessione interna e il cablaggio interno di apparecchiature elettroniche. Presenta 50 conduttori con passo .050 con conduttori 28 AWG (7x36) TC - rame stagnato isolati in PVC - cloruro di polivinile. Il cavo è classificato 300 V, soddisfa i requisiti di infiammabilità VW-1 ed è destinato ad ambienti interni. Una striscia rossa sul primo conduttore facilita il rapido orientamento durante la terminazione.
Caratteristiche principali Belden 9L28050 008H
- Design di cavo flat (piatto) grigio con passo .050 e 50 conduttori per un instradamento multiconduttore ordinato.
- Conduttori 28 AWG (7x36) TC - rame stagnato con isolamento in PVC - cloruro di polivinile.
- Codice colore grigio con una striscia rossa sul primo conduttore per aiutare a mantenere il corretto orientamento dei conduttori.
- Supporta una terminazione di massa affidabile su connettori IDC standard.
- Tensione nominale UL: 300 V e infiammabilità / reazione al fuoco: VW-1 per uso interno.
- Con guaina: il cavo non ha guaina; schermo: no, il cavo non ha schermo.
Applicazioni Belden 9L28050 008H
- Supporta l'interconnessione interna dove più conduttori devono essere instradati insieme in apparecchiature elettroniche.
- Adatto al cablaggio interno di apparecchiature elettroniche dove una spaziatura costante dei conduttori aiuta a semplificare layout e assemblaggio.
- Semplifica la terminazione consentendo una terminazione di massa affidabile su connettori IDC standard.
Belden™ e tutti i marchi associati sono di proprietà dei rispettivi titolari.
Specifiche
| Attribute | Value |
|---|---|
| Spessore nom. | 0.010 in (0.25 mm) |
| Diametro nom. dell'isolante | 0.035 in (0.89 mm) |
| Distanza tra conduttori centro-centro | .050 +/- .002 in |
| Distanza tra conduttori centro-centro esterno | 2.450 +/- .011 in |
| Peso del cavo sfuso | 65 lbs/1000ft |
| Resistenza CC nom. del conduttore | 68.2 Ohm/1000ft |
| Impedenza caratteristica nom. | 150 Ohm; 105 Ohm |
| Ritardo nom. | 1.4 ns/ft |
| Induttanza nom. | 0.29 µH/ft (0.95 µH/m); 0.2 µH/ft (0.66 µH/m) |
| Velocità di propagazione nom. | 72% |
| Corrente max. | 1 ampere per conduttore a 20 °C |
| Capacità nom. conduttore-conduttore | 18 pF/ft (59 pF/m); 10 pF/ft (33 pF/m); 15 pF/ft (49 pF/m) |
| Diafonia sbilanciata | Lunghezza campione 10 ft.: NEXT sbilanciato tipico % 4.8; FEXT sbilanciato tipico % 7; tempo di salita dell'impulso di diafonia tipico 3 ns; Lunghezza campione 10 ft.: NEXT sbilanciato tipico % 3.5; FEXT sbilanciato tipico % 4.7; tempo di salita dell'impulso di diafonia tipico 5 ns; Lunghezza campione 10 ft.: NEXT sbilanciato tipico % 3; FEXT sbilanciato tipico % 3; tempo di salita dell'impulso di diafonia tipico 7 ns |
| Alta frequenza (nominale/tipico) | 10 MHz: 2.8 dB/100ft; 20 MHz: 4.8 dB/100ft; 30 MHz: 6.5 dB/100ft; 40 MHz: 8.3 dB/100ft; 50 MHz: 9.8 dB/100ft; 60 MHz: 12 dB/100ft; 70 MHz: 13 dB/100ft; 80 MHz: 14 dB/100ft; 90 MHz: 15.8 dB/100ft; 100 MHz: 17 dB/100ft |
| Note sull'alta frequenza | GS=Modalità Ground-Signal; GSG=Modalità Ground-Signal-Ground |
| Temperatura UL | 105°C |
| Temperatura di esercizio | -40°C to +105°C |
| Raggio di curvatura (min. in installazione) | 0.5 in (13 mm) |
| Conformità AWM | AWM 2651, AWM 1/11, A |
| Conformità alla direttiva europea | Marchio CE UE, Direttiva UE 2015/863/EU (modifica RoHS 2), Direttiva UE 2011/65/EU (RoHS 2), Direttiva UE 2012/19/EU (WEEE) |
| Conformità APAC | China RoHS II (GB/T 26572-2011) |
| Prezzo per | FT |
