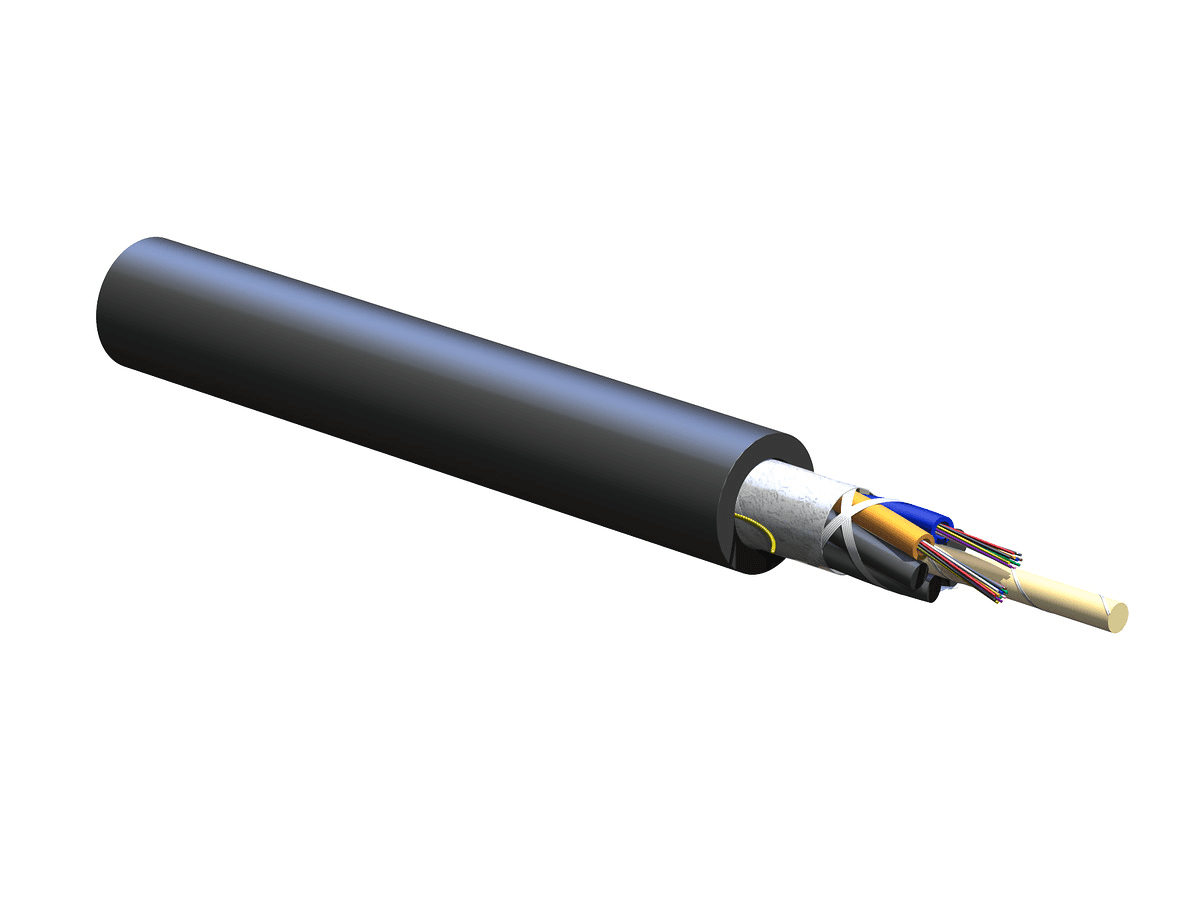

Corning 024TUF-T4190D20, 24 F Riser FREEDM® Loose Tube Cavo senza gel, 50 μm multimodale (OM4)

Corning 024TUF-T4190D20, 24 F Riser FREEDM® Loose Tube Cavo senza gel, 50 μm multimodale (OM4)

Sommario: Corning 024TUF-T4190D20 è un cavo senza gel a tubo sciolto FREEDM® con riser da 24 F progettato per uso interno/esterno con un tipo di prodotto dielettrico e una categoria di fibre multimodali da 50 μm.

Specifiche generali:

• Codice prodotto: 024TUF-T4190D20
• Tipo di cavo: tubo sciolto
• Ambiente: Interno/Esterno
• Tipo di prodotto: Dielettrico
• Categoria fibra: 50 μm MM (OM4)
• Grado di fiamma: Riser (OFNR)
• Applicazione: Aereo, Diretto interrato, Condotto, Orizzontale
• Geometria del cavo: Rotondo

Standard:

• RoHS: Privo di sostanze pericolose secondo RoHS 2011/65/UE
• Approvazioni ed elenchi: National Electrical Code® (NEC®) OFNR, CSA, OFN, FT-4
• Installazioni comuni: antenna e condotto esterno, montante verticale interno e orizzontale per uso generale secondo l'articolo 770 del National Electrical Code® (NEC®)
• Criteri di progettazione e collaudo: ANSI/ICEA S-104-696

Condizioni ambientali:

• Intervallo di temperatura, installazione: da -10 °C a 60 °C (da 14 °F a 140 °F)
• Intervallo di temperatura, funzionamento: da -40 °C a 70 °C (da -40 °F a 158 °F)
• Intervallo di temperatura, conservazione: da -40 °C a 70 °C (da -40 °F a 158 °F)

Design del cavo:

• Elemento centrale: Dielettrico
• Numero di fibre: 24
• Numero di Ripcord: 2
• Colore della giacca esterna: nero
• Materiale del rivestimento esterno: ignifugo, resistente ai raggi UV
• Colore del tubo tampone: blu, arancione
• Diametro del tubo tampone: 2,5 mm (0,1 pollici)
• Numero di tubi attivi: 2
• Numero di elementi di riempimento: 4
• Numero di posizioni del tubo: 6
• Nastro: Rigonfiabile all'acqua
• Colorante delle fibre: blu, arancione, verde, marrone, ardesia, bianco, rosso, nero, giallo, viola, rosa, acqua
• Fibre per tubo: 12
• Standard del codice colore: Telcordia

Specifiche meccaniche:

• Resistenza alla trazione massima, a lungo termine: 810 N (182,1 lbf)
• Resistenza alla trazione massima, a breve termine: 2700 N (606,98 lbf)
• Raggio di curvatura minimo Installazione: 195 mm (7,68 pollici)
• Raggio di curvatura minimo: 130 mm (5,12 pollici)
• Diametro esterno nominale: 13 mm (0,51 pollici)

Caratteristiche ottiche:

• Codice fibra: T
• Codice opzione Performance: 90
• Categoria Fibra: OM4
• Tipo di fibra: multimodale
• Nome fibra: 50 μm MM (OM4)
• Attenuazione massima: 3,0 dB/km / 1,0 dB/km
• Lunghezze d'onda: 850 nm / 1300 nm
• Conformità fibra: IEC 60793-2-10
• Diametro del nucleo della fibra: 50 μm
• Seriale 1 Gigabit Ethernet: 1000 m / 600 m
• Seriale 10 Gigabit Ethernet: 550 m/-
• Larghezza di banda modale effettiva minima (EMB): 4700 MHz*km / -
• Larghezza di banda di lancio sovrariempita (OFL): 3500 MHz*km / 500 MHz*km

Dimensioni:

• Peso del cavo: 146 kg/km (98,11 lb/1000 ft)
