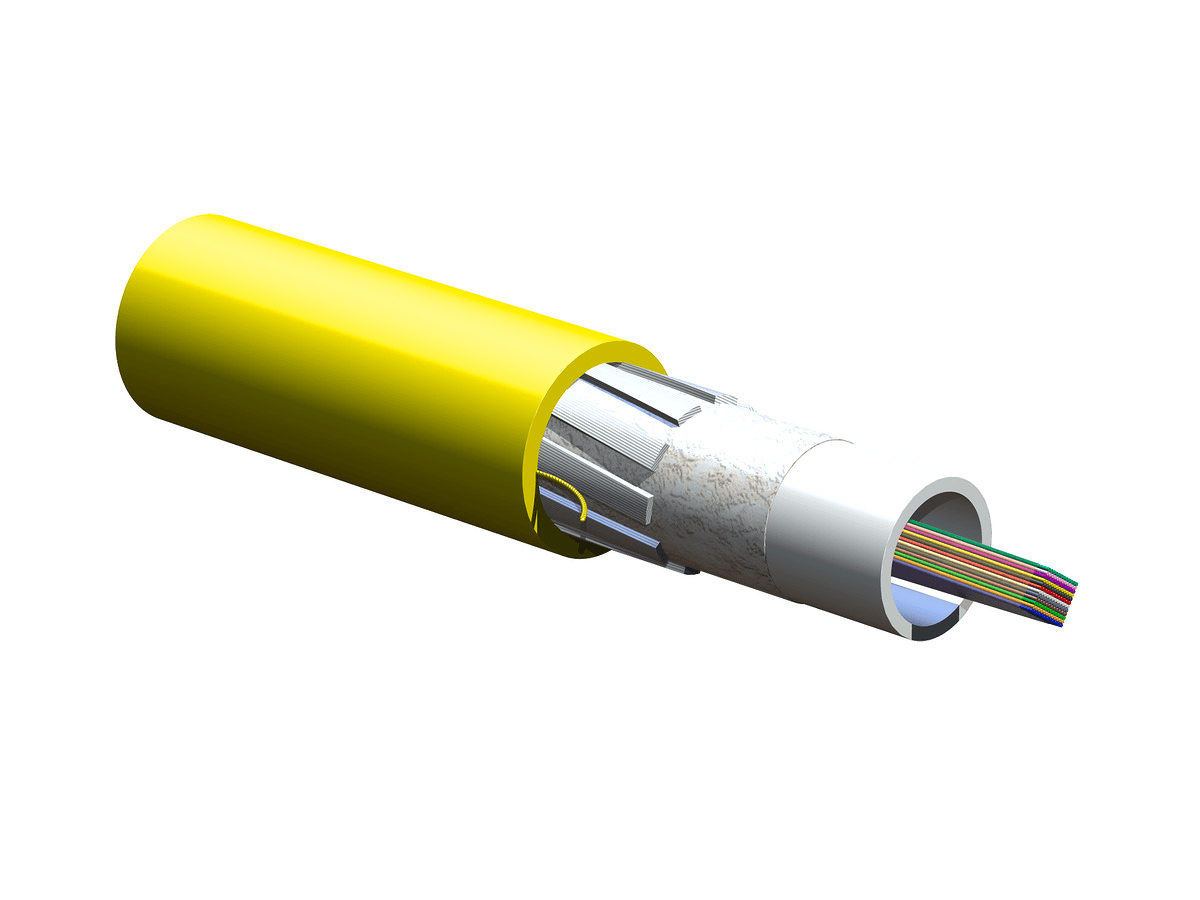

Corning 144EC7-14101-20, Cavo a nastro Riser 144 F monomodale (OS2)

Corning 144EC7-14101-20, Cavo a nastro Riser 144 F monomodale (OS2)

Sommario: Il Corning 144EC7-14101-20 è un cavo a nastro riser monomodale (OS2) progettato per applicazioni di distribuzione interna. Con un numero di fibre di 144 e una resistenza alla fiamma di Riser (OFNR), questo cavo offre prestazioni eccellenti in installazioni orizzontali e riser.

Specifiche generali:

• Codice prodotto: 144EC7-14101-20
• Tipo di cavo: nastro
• Ambiente: Interno
• Tipo di prodotto: Distribuzione
• Categoria fibra: Monomodale (OS2)
• Grado di fiamma: Riser (OFNR)
• Applicazione: orizzontale, riser
• Geometria del cavo: Rotondo

Standard:

• RoHS: Privo di sostanze pericolose secondo RoHS 2011/65/UE
• Approvazioni ed elenchi: National Electrical Code® (NEC®) OFNR
• Criteri di progettazione e collaudo: ANSI/ICEA S-83-596, CSA FT-4

Condizioni ambientali:

• Intervallo di temperatura, installazione: da -10 °C a 60 °C (da 14 °F a 140 °F)
• Intervallo di temperatura, funzionamento: da -20 °C a 70 °C (da -4 °F a 158 °F)
• Intervallo di temperatura, conservazione: da -40 °C a 70 °C (da -40 °F a 158 °F)

Design del cavo:

• Colore del tubo tampone: naturale
• Numero di fibre: 144
• Diametro del tubo tampone: 11 mm (0,43 pollici)
• Numero di Ripcord: 2
• Colorante delle fibre: blu, arancione, verde, marrone, ardesia, bianco, rosso, nero, giallo, viola, rosa, acqua
• Colore giacca esterna: giallo
• Materiale del rivestimento esterno: ignifugo
• Elementi di resistenza alla trazione e/o armatura - Strato 1: Elementi di rigidità dielettrica
• Nastro: Rigonfiabile all'acqua
• Nastri per tubo: 12
• Fibre per nastro: 12

Specifiche meccaniche:

• Resistenza alla trazione max. a lungo termine: 400 N (89,92 lbf)
• Resistenza alla trazione massima, a breve termine: 400 N (89,92 lbf)
• Raggio di curvatura minimo Installazione: 228 mm (8,98 pollici)
• Raggio di curvatura minimo: 152 mm (5,98 pollici)
• Diametro esterno nominale: 15,2 mm (0,6 pollici)

Caratteristiche ottiche:

• Codice fibra: E
• Codice opzione Performance: 01
• Categoria Fibra: OS2
• Tipo di fibra: monomodale (OS2) / 250 μm
• Nome della fibra: monomodale (OS2)
• Attenuazione massima: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Lunghezze d'onda: 1310 nm / 1383 nm / 1550 nm
• Conformità delle fibre: ITU-T G.652.D

Dimensioni:

• Peso del cavo: 220 kg/km (147,83 lb/1000 ft)
