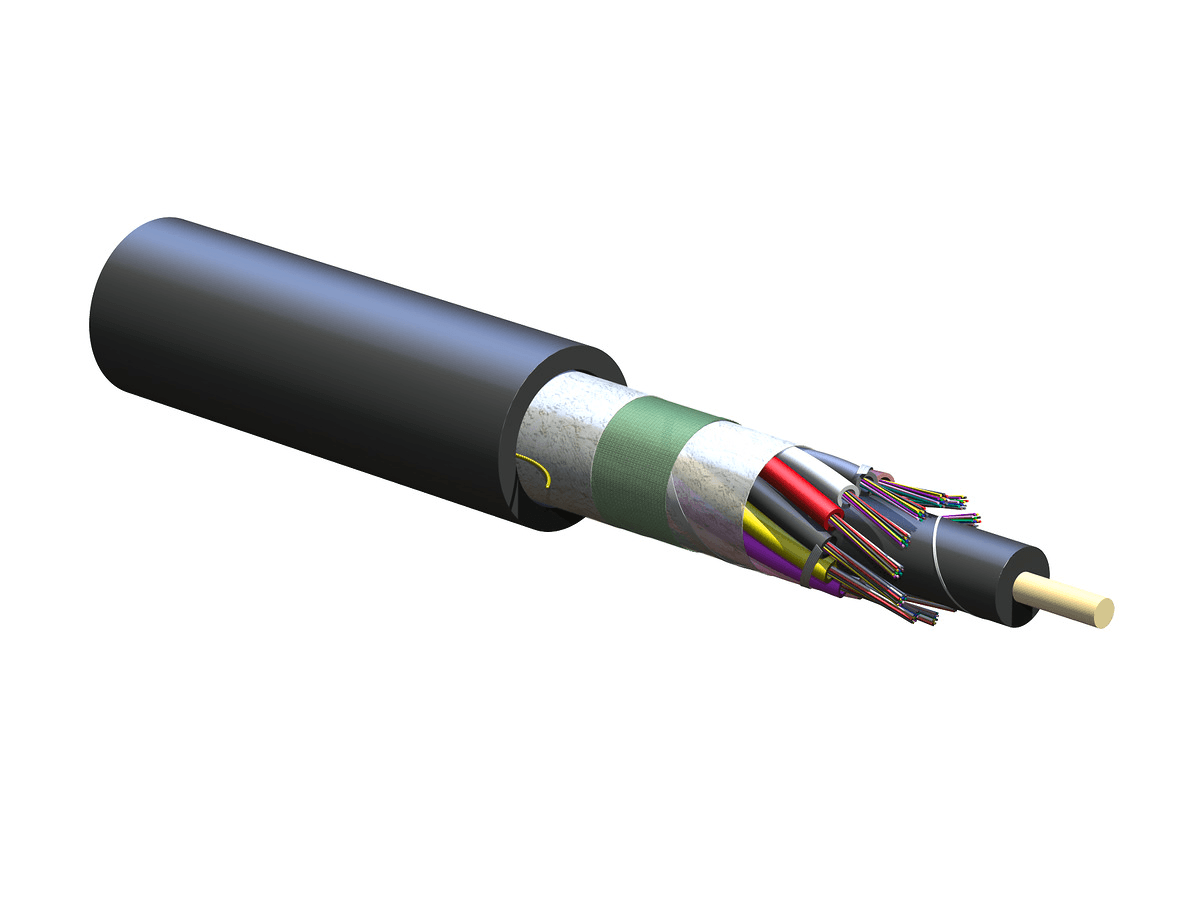

Corning 144EUZ-T4101D2N, 144 F Cavo senza gel per tubo sciolto LSZH™ industriale monomodale (OS2)

Corning 144EUZ-T4101D2N, 144 F Cavo senza gel per tubo sciolto LSZH™ industriale monomodale (OS2)

Sommario: Il Corning 144EUZ-T4101D2N è un cavo senza gel con tubo sciolto LSZH™ industriale monomodale 144 F progettato per uso interno/esterno con una resistenza alla fiamma di LSZH (OFN-LS).

Specifiche generali:

• Codice prodotto: 144EUZ-T4101D2N
• Tipo di cavo: tubo sciolto
• Ambiente: Interno/Esterno
• Tipo di prodotto: Dielettrico
• Categoria fibra: Monomodale (OS2)
• Grado di infiammabilità: LSZH (OFN-LS)
• Applicazione: Antenna, condotto, interrato direttamente, a vassoio
• Geometria del cavo: Rotondo

Standard:

• RoHS: Privo di sostanze pericolose secondo RoHS 2011/65/UE
• Approvazioni ed elenchi: National Electrical Code® (NEC®) OFCR-LS/Riser, Resistente alla luce solare (SUN RES), IEEE-1202 test di fiamma, Adatto per l'interramento diretto (DIR BUR), IEC 60332-3, IEC 60754-2, IEC 61034
• Installazioni comuni: Antenna e condotto esterno; orizzontale per uso generale da interno secondo l'articolo 770 del NEC
• Criteri di progettazione e test: ANSI/ICEA S-104-696, UL 13, UL 444, UL 1277, UL 1685, CSA C22.2, n. 230 e n. 232, CSA OFC (FT-4-S1)

Condizioni ambientali:

• Intervallo di temperatura, installazione: da -30 °C a 60 °C (da -22 °F a 140 °F)
• Intervallo di temperatura, funzionamento: da -40 °C a 70 °C (da -40 °F a 158 °F)
• Intervallo di temperatura, conservazione: da -40 °C a 70 °C (da -40 °F a 158 °F)

Design del cavo:

• Elemento centrale: Dielettrico
• Numero di fibre: 144
• Numero di Ripcord: 2
• Colore della giacca esterna: nero
• Materiale del rivestimento esterno: materiale ignifugo, non corrosivo/a bassa emissione di fumi, senza alogeni (FRNC/LSZH)
• Colore del tubo tampone: blu, arancione, verde, marrone, ardesia, bianco, rosso, nero, giallo, viola, rosa, acqua
• Diametro del tubo tampone: 2,5 mm (0,1 pollici)
• Numero di tubi attivi: 12
• Numero di posizioni del tubo: 12
• Nastro: Rigonfiabile all'acqua
• Nastro, strato 1: rigonfiabile all'acqua
• Nastro, strato 2: nastro ignifugo
• Nastro, strato 3: rigonfiabile all'acqua
• Colorante delle fibre: blu, arancione, verde, marrone, ardesia, bianco, rosso, nero, giallo, viola, rosa, acqua
• Fibre per tubo: 12
• Standard del codice colore: Telcordia

Specifiche meccaniche:

• Resistenza alla trazione massima, a lungo termine: 810 N (182,1 lbf)
• Resistenza alla trazione massima, a breve termine: 2700 N (606,98 lbf)
• Raggio di curvatura minimo Installazione: 290 mm (11,42 pollici)
• Raggio di curvatura minimo: 193 mm (7,6 pollici)
• Diametro esterno nominale: 19,3 mm (0,76 pollici)

Caratteristiche ottiche:

• Codice fibra: E
• Codice opzione Performance: 01
• Categoria Fibra: OS2
• Tipo di fibra: monomodale (OS2) / 250 μm
• Nome della fibra: monomodale (OS2)
• Attenuazione massima: 0,4 dB/km / 0,4 dB/km / 0,3 dB/km
• Lunghezze d'onda: 1310 nm / 1383 nm / 1550 nm
• Conformità delle fibre: ITU-T G.652.D

Dimensioni:

• Peso del cavo: 331 kg/km (222,42 lb/1000 ft)
