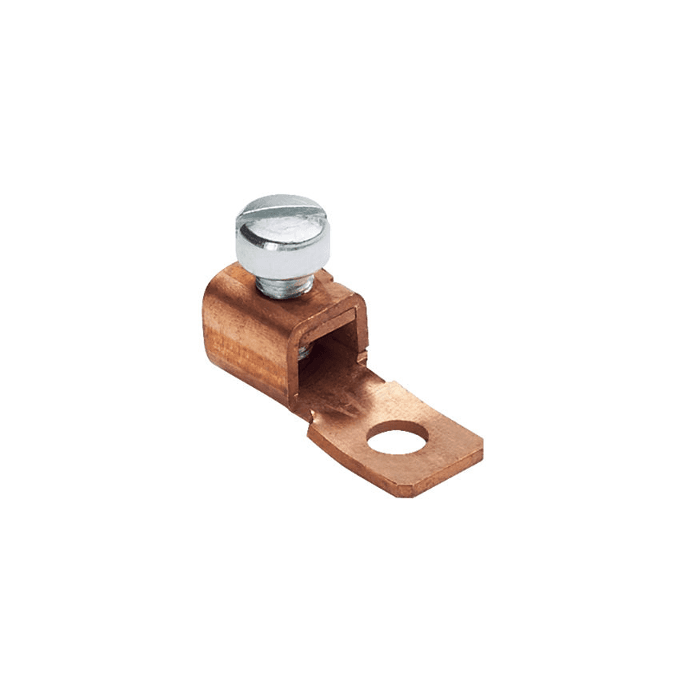

Panduit CXS35-36-C, Capocorda meccanico in rame 14 6 AWG per perno 3/16 in

Panduit CXS35-36-C Pan-Lug™ capocorda meccanico in rame è un connettore capocorda meccanico per conduttore in rame code in 14-6 AWG. Presenta una linguetta diritta e fissa con 1 foro per perno e una vite a taglio per collegamenti su pannello. Realizzato in rame con finitura nuda, è omologato cULus per l'uso fino a 600 V e con temperatura nominale fino a 90 °C.

Panduit CXS35-36-C Caratteristiche principali

• Pan-Lug™ capocorda meccanico in rame per applicazioni di connettori meccanici - capicorda.
• Supporta solo conduttori in rame code in 14-6 AWG.
• Design a linguetta diritta e fissa con 1 foro per perno per una superficie di contatto piana.
• Tipo a vite a taglio per fissare il conduttore.
• Omologato cULus per l'uso fino a 600 V e con temperatura nominale fino a 90 °C.
• Ampio range e caratteristiche in rame ad alta resistenza.

Panduit CXS35-36-C Specifiche tecniche

Classificazione del prodotto

Tipo di prodotto	Connettori meccanici - capicorda
Tipo	Connettore capocorda meccanico
Applicazione	Capocorda meccanico in rame

Materiali e costruzione

Materiale base	Rame
Finitura/rivestimento	Nudo
Tipo di canotto	Canotto singolo

Dimensioni

Dimensione foro per perno (pollici)	3/16
Dimensione foro per perno (mm)	4.8
Lunghezza complessiva (pollici)	1.08
Lunghezza complessiva (mm)	27.4
Larghezza complessiva (pollici)	0.38
Larghezza complessiva (mm)	9.6
Altezza complessiva (pollici)	0.4
Altezza complessiva (mm)	9.9
Lunghezza canotto (pollici)	0.47
Lunghezza canotto (mm)	11.9
Lunghezza linguetta (pollici)	0.61
Lunghezza linguetta (mm)	15.4
Larghezza linguetta (pollici)	0.38
Larghezza linguetta (mm)	9.6
Spessore linguetta (pollici)	0.05
Spessore linguetta (mm)	1.2

Prestazioni e caratteristiche elettriche

Tensione massima (V)	600

Classificazioni ambientali e meccaniche

Limite di temperatura CSA (°C)	90
Limite di temperatura UL (°C)	90

Imballaggio e identificazione

UPC	07498387833
Quantità confezione standard	100
Volume confezione standard	0.0313
Quantità cartone standard	0
Volume cartone standard	0.0000

Panduit CXS35-36-C Applicazioni

• Creare connessioni affidabili e salvaspazio nei quadri elettrici.
• Utilizzare la finestra di ispezione per aiutare a confermare il corretto posizionamento del cavo durante l'installazione.
• Affidarsi alla linguetta diritta e fissa per fornire una superficie di contatto piana nel punto di connessione.

Panduit™ e tutti i marchi associati sono di proprietà dei rispettivi titolari.
