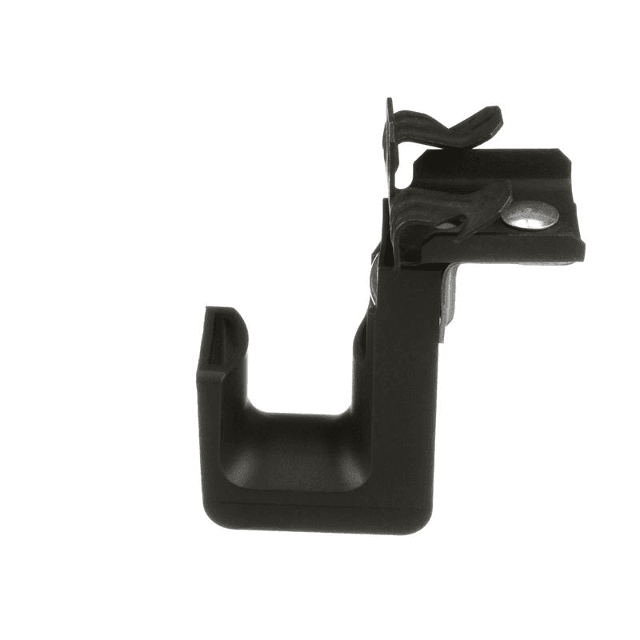

Panduit StrongHold™ JP75HBC25RB-L20 è un supporto per cavi del sistema a gancio a J J-PRO progettato per l’instradamento di cavi di comunicazione ad alte prestazioni in spazi di movimentazione aria. È dotato di una fascetta di controllo del raggio di curvatura con rotazione a 360° e di una superficie liscia di scorrimento per aiutare a proteggere i cavi da danni e facilitare l’installazione. Questo supporto per cavi utilizza un metodo di montaggio con morsetto per trave a chiodo, si adatta fino a uno spessore della flangia di 0.25 in. (6.4 mm) e supporta un diametro del fascio di 0.75. Realizzato in nylon 6.6/metallo in nero, offre una capacità di carico statico di 15 lb. (6.8 kg).
Panduit JP75HBC25RB-L20 Specifiche tecniche
Identificazione prodotto
| Marca/sotto-marca | StrongHold™ |
|---|
| Tipo di prodotto | Supporto per cavi |
|---|
| Tipo di supporto | Sistema a gancio a J J-PRO |
|---|
| UPC | 07498397743 |
|---|
Capacità cavi
| Capacità cavi Category 5e | 10 |
|---|
| Capacità cavi Category 6 | 8 |
|---|
| Capacità cavi Category 6A | 5 |
|---|
| Capacità massima fascio gancio a J | 3/4 |
|---|
Valori nominali prestazionali
| Capacità di carico statico | 15 |
|---|
| Capacità di carico statico (kg) | 6.8 |
|---|
Dimensioni
| Lunghezza complessiva | 2.89 in. |
|---|
| Lunghezza complessiva (mm) | 73.4 |
|---|
| Larghezza complessiva | 2.89 in. |
|---|
| Larghezza complessiva (mm) | 73.4 |
|---|
| Altezza complessiva | 4.08 in. |
|---|
| Altezza complessiva (mm) | 103.7 |
|---|
Montaggio e installazione
| Metodo di montaggio | Tipo a chiodo |
|---|
| Include | Morsetto per trave tipo a chiodo |
|---|
| Spessore massimo della flangia (in.) | 0.25 |
|---|
| Spessore massimo della flangia (mm) | 6.4 |
|---|
| Caratteristiche del componente | Controllo del raggio di curvatura, superficie liscia di scorrimento |
|---|
Materiali e colore
| Materiale | Nylon 6.6/Metal |
|---|
| Colore | Nero |
|---|
Conformità e certificazioni
| Standard soddisfatti | UL, cULus listed, conforme RoHS |
|---|
Confezionamento
| Quantità confezione standard | 50 |
|---|
| Volume confezione standard (cf) | 0.7051 |
|---|
Applicazioni Panduit JP75HBC25RB-L20
- Instradare cavi di comunicazione ad alte prestazioni in spazi di movimentazione aria dove è necessario un supporto cavi organizzato.
- Mantenere il controllo delle curve durante l’installazione e nel supporto in posizione per aiutare a proteggere i cavi da danni.
- Utilizzare la superficie liscia di scorrimento per aiutare a rendere più agevole la posa dei cavi durante l’instradamento dei cavi di comunicazione attraverso percorsi supportati.
Panduit™ e tutti i marchi associati sono proprietà dei rispettivi titolari.
