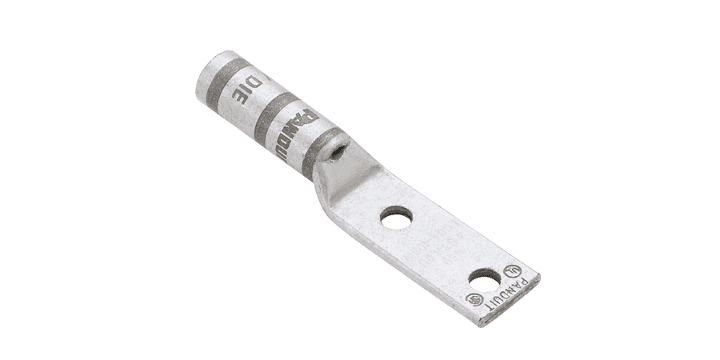

Panduit LCCX6-14A-L, Capocorda a compressione blu in rame 2 fori 6 AWG
SKU:LCCX6-14A-L
● Disponibile
ea
Descrizione
Panduit LCCX6-14A-L è un terminale a compressione in rame stagnato di colore blu per conduttori in rame 6 AWG. Questo capocorda non isolato presenta una canna lunga e una linguetta diritta standard con 2 fori per connessioni imbullonate. È classificato per 35 kV e per ambienti operativi a 90 Degrees Celsius e include un foro di ispezione per verificare il corretto inserimento del conduttore.
Specifiche tecniche Panduit LCCX6-14A-L
Tipo e costruzione
| Tipo | Terminale a compressione |
|---|---|
| Isolamento | Non isolato |
| Codice colore | Blu |
| Materiale | Rame |
| Materiale capocorda | COPPER |
| Tipo di finitura | Stagnato |
| Foro di ispezione | Sì |
Specifiche del conduttore
| Sezione del conduttore | 6 AWG |
|---|---|
| Sezione del conduttore - Codice | 6 AWG |
| Tipo di conduttore | Rame |
| Materiale del conduttore | Rame |
Prestazioni e classificazioni
| Tensione nominale | 35 kV |
|---|---|
| Temperatura nominale | 90 Degrees Celsius |
Dimensioni della canna e installazione
| Tipo di canna | Canna lunga |
|---|---|
| Lunghezza/tipo canna | Lunga / Diritta |
| Diametro interno | 0.22 in. (5.58mm) |
| Diametro esterno | 0.31 in. (7.87mm) |
| Dimensione canna | LxIDxOD: 1.07 x 0.22 x 0.31 in. |
| Lunghezza di spelatura del cavo | 1-1/8 in. |
| Indice matrice | P24 |
Dettagli linguetta e piastrina
| Tipo di linguetta | Standard |
|---|---|
| Angolo della linguetta | Diritta |
| Larghezza della linguetta | 0.48 in. |
| Spessore della linguetta | 0.08 in. (2mm) |
| Dimensione linguetta | WxT: 0.48 x 0.08 in. |
| Lug L x Tongue W | 3.11 x .48 |
| Lunghezza complessiva | 2.49 in. (63.2mm) |
Montaggio e schema fori
| Numero di fori | 2 fori |
|---|---|
| Dimensione prigioniero | 1/4 in. |
| Dimensione vite/prigioniero | 1/4 in. |
| Dimensione foro prigioniero (in.) | 1/4 |
| Interasse fori prigioniero | 0.63 in. |
| Interasse fori prigioniero (in.) | 5/8 |
| Interasse | 5/8 INCH |
Applicazioni Panduit LCCX6-14A-L
- Supporta applicazioni da 35 kV che richiedono un terminale a compressione per connessioni imbullonate.
- Presenta una linguetta diritta standard con 2 fori per contribuire a realizzare terminazioni imbullonate sicure.
- Alloggia conduttori in rame 6 AWG e include un foro di ispezione per aiutare a verificare il corretto inserimento del conduttore durante l'installazione.
- Funziona in ambienti operativi classificati per 90 Degrees Celsius.
Panduit™ e tutti i marchi associati sono di proprietà dei rispettivi titolari.
Le immagini sono solo di riferimento. Le specifiche possono cambiare senza preavviso — verificare l'idoneità alla propria applicazione prima dell'acquisto. La documentazione del produttore prevale.
