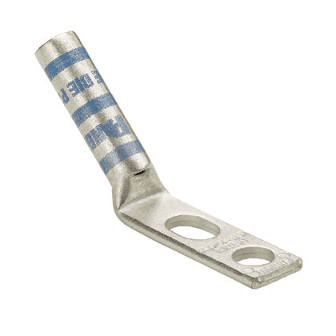

Panduit LCDX6-14AH-L, capocorda a compressione 2 fori 6 AWG rame 35 kV

Panduit LCDX6-14AH-L è un capocorda a compressione per conduttori 6 AWG, progettato per terminazioni elettriche sicure. Utilizza una struttura in rame a 2 fori con finitura stagnata e include una finestra di ispezione per aiutare a confermare il corretto inserimento del conduttore. Un angolo della linguetta a 45° supporta l’instradamento e l’adattamento in installazioni con spazi ridotti ed è classificato per 35 kV.

Specifiche tecniche Panduit LCDX6-14AH-L

Panoramica del prodotto

Tipo di prodotto	Capocorda a compressione

Specifiche elettriche e del conduttore

Tensione nominale	35 kV
Sezione del conduttore	6 AWG
Materiale del conduttore	Rame

Materiali e finitura

Materiale	Rame
Finitura	Stagnato

Dettagli meccanici e di terminazione

Tipo di bussola	Standard, smussata
Tipo di linguetta	Standard
Caratteristica speciale	Finestra di ispezione
Numero di fori	2
Dimensione del foro	0.27 in.
Dimensione del prigioniero	1/4 in.
Angolo della linguetta	45°
Larghezza della linguetta	0.48 in.
Spessore della linguetta	0.08 in.
Lunghezza complessiva	1.77 in.
Larghezza complessiva	0.48 in.
Dimensione della bussola (LxIDxOD)	0.48 x 0.22 x 0.31 in.

Identificazione e utensili

Codice colore	Blu
Indice matrice	P24

Conformità

Conforme RoHS	Sì

Applicazioni Panduit LCDX6-14AH-L

• Supporta terminazioni ad alta tensione dove è richiesto un capocorda a compressione con classificazione 35 kV.
• Crea una connessione imbullonata stabile a due punti su piazzole compatibili o collegamenti a sbarra utilizzando uno schema a 2 fori.
• Migliora l’instradamento e l’adattamento in aree di installazione con spazi ridotti grazie all’angolo della linguetta a 45°.
• Consente la conferma visiva dell’inserimento del conduttore durante l’installazione tramite la finestra di ispezione.
