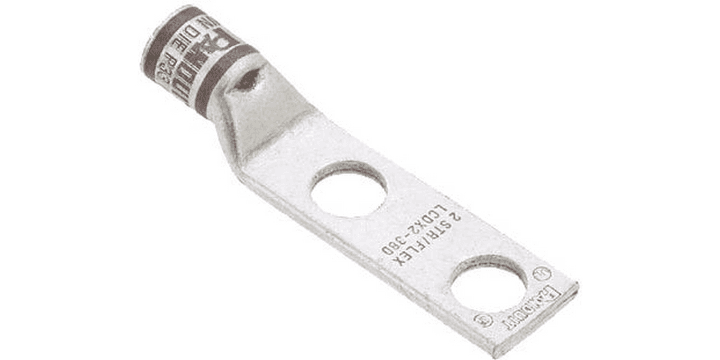

Panduit LCDX8-14A-L è un terminale a compressione FLEX COMPRESSION per conduttori in rame, dimensionato per 8 AWG e 8 Flex. Questo capocorda con linguetta diritta a 2 fori utilizza un barilotto Standard con finestra di ispezione e ingresso del filo smussato per aiutare a confermare il corretto inserimento del conduttore. È realizzato in rame stagnato con finitura stagnata e un codice colore rosso per l'identificazione. Le caratteristiche elettriche includono 35 kV e 90 C.
Specifiche tecniche Panduit LCDX8-14A-L
Dettagli su tipo e conduttore
| Tipo | Terminale a compressione |
|---|
| Sezione del conduttore | 8 AWG |
|---|
| Sezione del conduttore - flessibile | 8 Flex |
|---|
| Sezione del conduttore AWG/KCMIL | 8 |
|---|
| Tipo di conduttore | Rame |
|---|
| Materiale del conduttore | Rame |
|---|
Caratteristiche elettriche e di temperatura
| Tensione nominale | 35 kV |
|---|
| Tensione | 35kV |
|---|
| Temperatura nominale | 90 C |
|---|
Materiale, finitura e identificazione
| Materiale | Rame stagnato |
|---|
| Finitura | Stagnata |
|---|
| Codice colore | Rosso |
|---|
Montaggio e schema dei fori
| Numero di fori | 2 fori |
|---|
| Fori per perno | 2 |
|---|
| Dimensione foro | 1/4 in. |
|---|
| Dimensione perno | 1/4 in. |
|---|
| Dimensione vite/perno | 1/4 in. |
|---|
| Dimensione foro per perno (in.) | 1/4 |
|---|
| Interasse fori per perno | 0.63 in. (16mm) |
|---|
Dimensioni
| Lunghezza totale | 1.83 in. (46.5mm) |
|---|
| Capocorda L x linguetta W | 1.83 x 0.48 in. |
|---|
| Larghezza linguetta | 0.48 in. |
|---|
| Spessore linguetta | 0.07 in. (1.8mm) |
|---|
| Dimensione linguetta | WxT: 0.48 x 0.07 in. |
|---|
| Dimensione barilotto | LxIDxOD: 0.42 x 0.18 x 0.27 in. |
|---|
Configurazione barilotto e linguetta
| Lunghezza/tipo barilotto | Standard |
|---|
| Tipo di barilotto | Barilotto Standard |
|---|
| Tipo di linguetta | Standard |
|---|
| Angolo della linguetta | Dritta |
|---|
Caratteristiche di installazione
| Indice matrice | P21 |
|---|
| Foro di ispezione | Sì |
|---|
| Caratteristica speciale | Stagnato per inibire la corrosione; Barilotto con codice colore; Finestra di ispezione; Ingresso del filo smussato |
|---|
Conformità e certificazioni
| Conforme RoHS | Sì |
|---|
| Classificazione speciale | C22.2 No. 65-13; 486A-486B File #E52164 |
|---|
Applicazioni Panduit LCDX8-14A-L
- Utilizzare per terminazioni in rame in cui un terminale a compressione collega un conduttore a uno schema a 2 fori su perno.
- Scegliere quando una finestra di ispezione aiuta a confermare visivamente il corretto inserimento del conduttore durante la terminazione.
- Installare dove una linguetta diritta e un barilotto Standard supportano un posizionamento e un montaggio coerenti del capocorda.
- Applicare in installazioni elettriche che richiedono caratteristiche nominali di 35 kV e 90 C.
