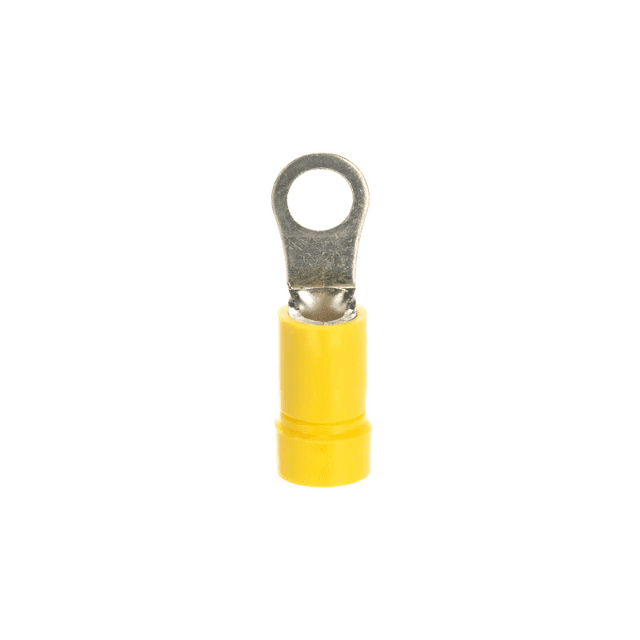

Panduit PV10-14R-L, Capocorda ad anello 10 AWG in rame isolato 600V 1/4 in.
SKU:PV10-14R-L
● Disponibile
ea
Descrizione
Panduit PV10-14R-L è un terminale ad anello isolato progettato per conduttori da 12 AWG minimo a 10 AWG massimo con isolamento in vinile giallo. Presenta un anello standard, design a ingresso a imbuto per un perno 1/4 in. e supporta una tensione nominale di 600V con una temperatura nominale di 221 F. Realizzato in rame con finitura di contatto stagnata, soddisfa anche la classificazione di infiammabilità V-0 ed è conforme RoHS.
Specifiche tecniche Panduit PV10-14R-L
Panoramica del prodotto
| Tipo di prodotto | Terminale ad anello |
|---|---|
| Tipo di terminale | Anello standard, ingresso a imbuto |
| Dimensione del perno | 1/4 in. |
| Quantità per confezione | Confezione da 50 |
Dettagli su cavo e terminazione
| Gamma conduttore | 12 AWG minimo a 10 AWG massimo |
|---|---|
| Lunghezza spelatura cavo | 5/16 in. |
| Tipo di bussola | Ingresso a imbuto |
| Tipo di giunzione | Brasata, bussola a ingresso a imbuto |
| Foro di ispezione | No |
Materiali e isolamento
| Materiale | Rame, stagnato |
|---|---|
| Finitura di contatto | Stagnato |
| Tipo | Rame - Altro |
| Isolamento | Vinile |
| Materiale isolamento | Vinile |
| Colore | Giallo |
| Colore isolamento | Giallo |
Caratteristiche elettriche e prestazioni
| Tensione nominale | 600V |
|---|---|
| Temperatura nominale | 221 F |
Ambientali, meccaniche e conformità
| Classificazione speciale | Classificazione di infiammabilità V-0 |
|---|---|
| Conforme RoHS | Sì |
Dimensioni
| Lunghezza complessiva | 1.23 in. |
|---|---|
| Larghezza complessiva | 0.52 in. |
| Diametro isolamento | 0.23 in. |
| Dimensione linguetta | WxT: 0.52 x 0.04 in. |
Applicazioni Panduit PV10-14R-L
- Fornisce una terminazione sicura e isolata per conduttori in quadri di controllo.
- Supporta terminazioni utilizzate nel cablaggio di distribuzione dell’alimentazione.
- Adatto per cablaggi elettrici generali in cui è richiesta una connessione ad anello standard su un perno 1/4 in.
- Guida il cavo nella bussola per una crimpatura uniforme grazie al design a ingresso a imbuto.
- L’isolamento in vinile giallo aiuta a proteggere la terminazione e facilita l’identificazione del circuito.
Panduit™ e tutti i marchi associati sono di proprietà dei rispettivi titolari.
Le immagini sono solo di riferimento. Le specifiche possono cambiare senza preavviso — verificare l'idoneità alla propria applicazione prima dell'acquisto. La documentazione del produttore prevale.
