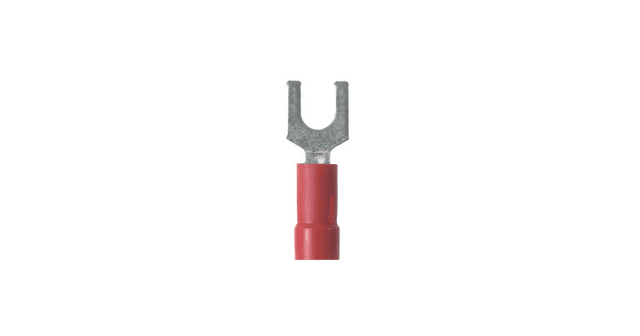

Panduit PV18-6F-CY, capocorda a forcella n. 6 22 AWG 16 AWG vinile 600 V, confezione da 100

Panduit PV18-6F-CY è un capocorda a forcella standard progettato per collegamenti su perno n. 6 e compatibile con fili da 22 AWG a 16 AWG. Presenta un isolamento in vinile rosso per una rapida identificazione del circuito, insieme a un capocorda in rame e a una finitura del contatto stagnata. Una giunzione brasata con imbocco a imbuto favorisce una crimpatura uniforme e l'inserimento del filo. È classificato 600 V e 221 F e soddisfa la classe di infiammabilità UL 94 V-0.

Panduit PV18-6F-CY Specifiche tecniche

Tipo e dettagli di collegamento

Tipo di prodotto	Connettore a forcella standard
Tipo di capocorda	Forcella standard
Dimensione del perno	#6
Dimensione	#6
Montaggio	5/16 In.

Gamma di filo

Sezione del filo - minima	22 AWG
Sezione del filo - massima	16 AWG
Conduttore max.	18 AWG

Materiali e costruzione

Materiale	Rame
Finitura del contatto	Stagnato
Tipo di giunzione	Giunzione brasata, imbocco a imbuto
Isolamento	Vinile
Colore dell'isolamento	Rosso

Dimensioni

Larghezza della forcella	0.3 in.
Lunghezza totale	0.86 in.
Larghezza	7.6 mm

Prestazioni e classificazioni

Tensione nominale	600 V
Temperatura nominale	221 F
Classificazione speciale	Flammability Rating UL 94 V-0

Imballaggio

Quantità per confezione	100 Pack

Panduit PV18-6F-CY Applicazioni

• Offre una terminazione a forcella sicura e facile da installare per punti di collegamento su perno n. 6.
• Consente una rapida identificazione del circuito durante l'installazione e la manutenzione grazie all'isolamento in vinile rosso.
• Favorisce un contatto elettrico affidabile grazie al capocorda in rame e alla finitura del contatto stagnata.
• Favorisce una crimpatura uniforme e l'inserimento del filo grazie al design con giunzione brasata e imbocco a imbuto.
• Soddisfa i requisiti di 600 V, 221 F e la classe di infiammabilità UL 94 V-0.
