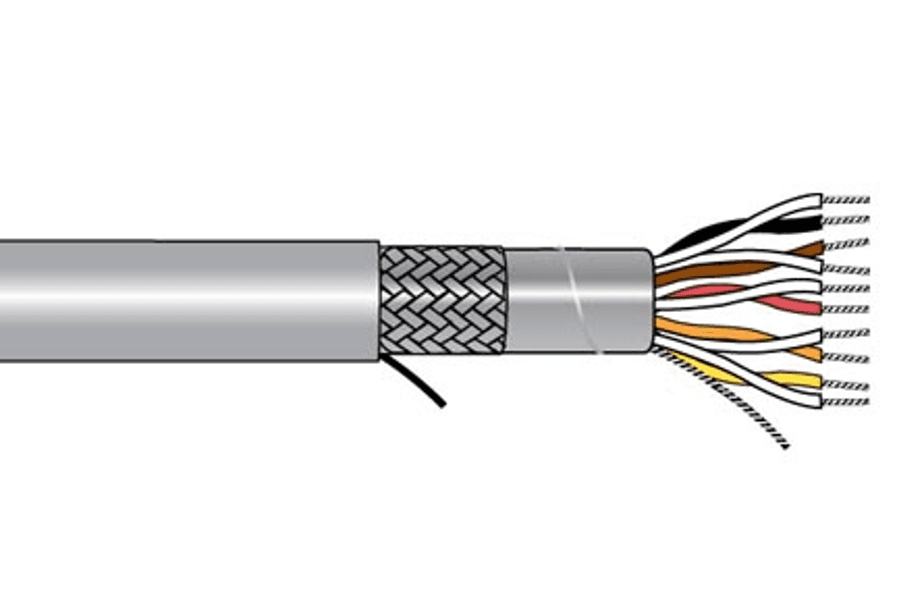

Fio Alpha 5122C SL001, Xtra Guard 1 Xtra Guard Performance Cable 2 pares 22 AWG com blindagem de PVC 300 V

Número da Peça: 5122C SL001

Alpha Wire 5122C SL001 Xtra Guard 1 é um cabo de desempenho blindado 2 pares e 22 AWG, projetado para garantir integridade confiável do sinal em ambientes com barulho elétrico. Ele possui condutores de cobre estanhado 22 (7/30) AWG trançados com isolamento de PVC e uma jaqueta de PVC para roteamento durável e flexível. A blindagem geral para folha e trança inclui uma proteção de fita A/P/A com fio de dreno de cobre estanhado e 70% de cobertura nominal de trança. Classificado em 300 V e com a Arte 800 com classificação UL, este cabo é construído para aplicações de uso geral, onde blindagem e construção robusta são necessárias.

Maestros

• Número de Condutores: 2 pares
• Configuração: 2 x 1 par
• Tamanho do condutor: 22 AWG (Escala de Fio Americana)
• Travamento do condutor: 22 (7/30) AWG Cobre Estanhado
• Tipo de Condutor: Condutor Tranded
• Material do condutor: Cobre estanhado
• Diâmetro do condutor (in): 0,030

Isolamento

• Material de isolamento: Cloreto de PVC-polivinila
• Descrição do isolamento: parede de 0,010", PVC nominal, semi rígida
• Diâmetro de isolamento (pol): 0,050

Emparelhamento, Cabos e Reviravoltas

• Construção do par: 2/Cond cabos juntos
• Torções de par: 8,0 Voltas/pé (min)
• Montagem de cabos: 2 componentes cabos
• Torques do conjunto do cabo: 5,3 Twists/foot (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Faixa de núcleo: Fita de poliéster não trançada, 25% de sobreposição, mínimo.

Blindagem

• blindagem: Sim
• Tipo de Tela/blindagem: Trança sobre blindagem de Alumínio
• Construção do blindagem: Folha e trança no geral
• blindagem: fita A/P/A, 25% de sobreposição, mínimo.
• Fio de drenagem: 22 (7/30) AWG Cobre Estanhado
• Trança: Cobre Enlatado, 70% de Cobertura, Nom.

Jaqueta

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Descrição da jaqueta: 0,032" Parede, Nom., PVC
• Diâmetro total (pol): 0,260 (0,273 máx.)
• Cor(s) da jaqueta: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Classificações e Conformidade

• Tensão nominal: 300 V
• Classificação de Fogo: Uso Geral
• Classificação NEC: Arte Listada UL 800

Código de cores

• Código de cores padrão: Alpha Wire Código de cor B
• Cor do par 1: BRANCO-PRETO
• Cor do par 2: BRANCO-MARROM

Impressão por cabo (conforme marcado)

• ALPHA WIRE-* P/N 5122C 2PR 22 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
