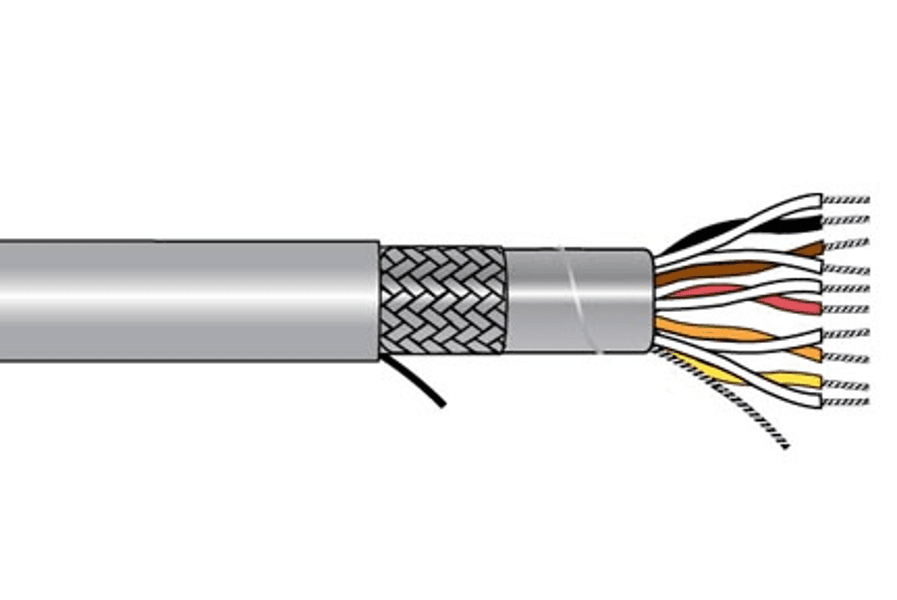

Fio Alpha 5125C SL001, Xtra Guard 1 5 Pares 22 AWG PVC blindado 300 V

Número da Peça: 5125C SL001

Alpha Wire 5125C SL001 Xtra Guard 1 é um cabo multipar blindado de 5 pares, 22 AWG, projetado para integridade confiável de sinal em aplicações industriais e de controle. Ele possui 22 condutores AWG (7/30) de cobre estanhado com isolamento semirrígido de PVC e uma folha geral com proteção de tranças para maior rejeição de ruído. Uma jaqueta de PVC durável com parede nominal de 0,032" suporta instalações exigentes, enquanto o cabo é marcado para serviço de 300 V e inclui múltiplas designações de agência na impressão de fábrica. Os requisitos de torção de par e cabo (8,0 Twists/foot (min) por par e 3,7 Twists/foot (min) para os componentes cabos) ajudam a manter um desempenho elétrico consistente.

Construção de Condutor e Par:

• Número de Condutores: 5 Pares
• Composição dos componentes: 5 x 1 par
• Tamanho do condutor: 22 AWG (Escala de Fio Americana)
• Entranhamento do condutor/material: 22 (7/30) AWG Cobre Estanhado
• Tipo de Condutor: Condutor Tranded
• Diâmetro do condutor (pol): 0,030
• Construção do par: 2/Cond Cabos Juntos
• Torções de par: 8,0 Voltas/pé (min)
• Montagem de cabos: 5 componentes cabos
• Torques do conjunto do cabo: 3,7 Giros/pé (min)
• Orientação dos componentes: Componentes a serem organizados da Camada Interna para a Camada Externa

Isolamento:

• Material de Isolamento: SRPVC-Policloreto de Vinila Semi-Rígido
• Descrição do isolamento: parede de 0,010", PVC nominal, semi rígida
• Diâmetro de isolamento (pol): 0,050

Blindagem:

• blindagem: Sim
• Tipo de Tela/blindagem: Trança sobre blindagem de Alumínio
• Construção do blindagem: Folha e Trança no Geral
• Fita blindada: Fita A/P/A, 25% de sobreposição, mínima.
• Fio de drenagem: 22 (7/30) AWG Cobre Estanhado
• Trança: Cobre Entainado, 70% de Cobertura, Nom.

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Parede da jaqueta: 0,032" Parede, Nom., PVC
• Diâmetro total (pol): 0,319 (0,335 máx.)
• Cores do casaco: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Código de cores (pares):

• Código de cor: Alpha Wire Código de cor B
• Par 1: Branco-Preto
• Par 2: Branco-Marrom
• Par 3: Branco-Vermelho
• Par 4: Branco-Laranja
• Par 5: Branco-Amarelo

Classificações e Conformidade:

• Tensão nominal: 300 V
• Classificação de Fogo: Uso Geral
• Classificação NEC: Arte Listada UL 800

Envolvimento do Núcleo:

• Faixa de núcleo: Fita de poliéster não trançada, 25% de sobreposição, mínimo.

Impressão de cabo (conforme marcado):

• ALPHA WIRE-* P/N 5125C 5PR 22 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
