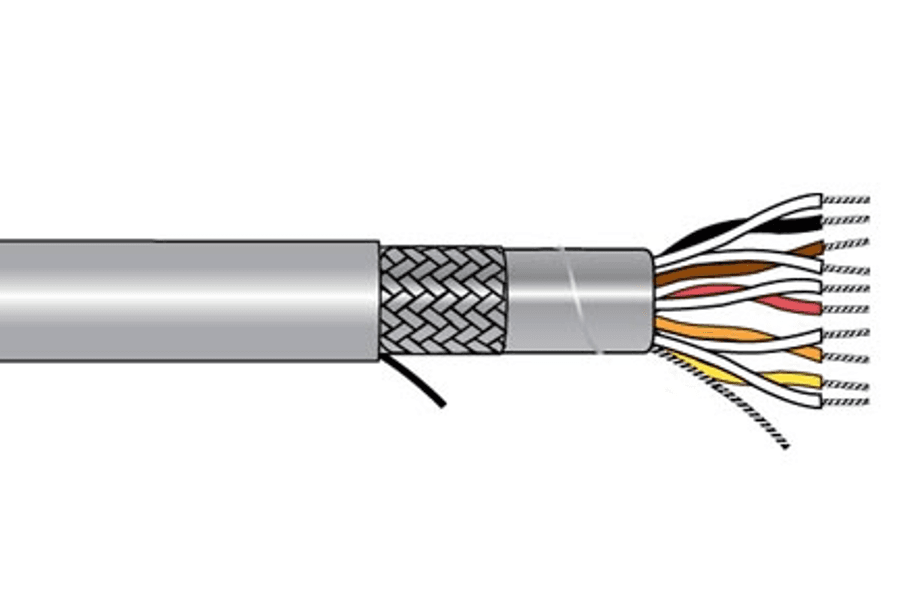

Fio Alpha 5126C SL001, Xtra Guard 1 6 pares 22 AWG PVC blindado 300 V

Número da Peça: 5126C SL001

Alpha Wire 5126C SL001 Xtra Guard 1 é um cabo multipar blindado de 6 pares, 22 AWG, construído para garantir integridade confiável do sinal em aplicações industriais e de controle exigentes. Possui condutores de cobre estanhado 22 (7/30) AWG com isolamento de PVC e uma jaqueta de PVC para manuseio durável e flexível. Para proteção EMI/RFI, ele usa uma proteção geral de folha e trança, com fio de drenagem de cobre estanhado e 70% de cobertura nominal de trança. A construção inclui taxas de torção definidas (8,0 torções/pé (min) por par e 3,4 torções/pé (min) para os componentes cabos) e é identificada pela impressão de fábrica do cabo mostrada abaixo.

Maestros e Pares:

• Número de Condutores: 6 pares
• Montagem de Componentes: 6 x 1 par
• Tamanho do condutor: 22 AWG (Escala de Fio Americana)
• Construção do condutor: 22 (7/30) AWG Cobre Estanhado
• Tipo de Condutor: Condutor Tranded
• Material do condutor: Cobre estanhado
• Diâmetro do condutor (in): 0,030
• Construção do Par: 2/Cond cabos juntos
• Torções do Par: 8,0 torções/pé (min)

Isolamento:

• Material de isolamento: Cloreto de PVC-polivinila
• Descrição do isolamento: parede de 0,010", PVC nominal, semirrígido
• Diâmetro do condutor isolado (pol): 0,050

Cabeamento & Núcleo:

• Montagem de cabos: 6 componentes cabos
• Torções de cabo: 3,4 torções/pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Core Wrap: fita de poliéster não trançada, 25% de sobreposição, mínimo.

Blindagem:

• Shield: Sim
• Tipo de Tela/blindagem: Trança sobre blindagem de Alumínio
• Construção do blindagem: Folha e trança no geral
• Fita Shield: fita A/P/A, 25% de sobreposição, mínimo.
• Fio de drenagem: 22 (7/30) AWG Cobre Estanhado
• Trança: Cobre Enlatado, 70% de cobertura, nome

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Descrição da jaqueta: parede de 0,032", nominal, PVC
• Diâmetro total (pol): 0,344 (0,361 máx.)
• Cor(s) da jaqueta: Ardósia
• Cord de retorno: nylon 810 denier de 1 ponta

Código de Cores:

• Código de Cor Padrão: Código de Cor Alpha Wire B
• Cor do Par 1: Branco-Preto
• Cor do Par 2: Branco-Marrom
• Cor do Par 3: Branco-Vermelho
• Cor do Par 4: Branco-Laranja
• Cor do Par 5: Branco-Amarelo
• Cor do Par 6: Branco-Verde

Classificações e Conformidade:

• Tensão nominal: 300 V
• Classificação de Fogo: Uso Geral
• Classificação NEC: Arte Listada UL 800

Impressão de cabo (conforme marcado):

• FIO Alpha-* P/N 5126C 6PR 22 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
