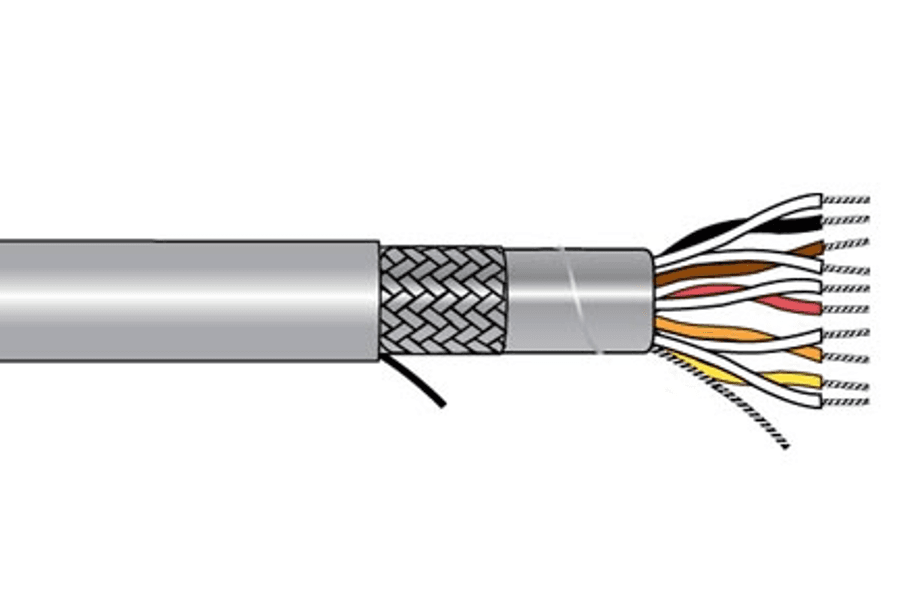

Fio Alpha 5273C SL001, Xtra Guard 1 3 Pares 24 AWG PVC blindado 300 V

Número da Peça: 5273C SL001

O Alpha Wire 5273C SL001 Xtra Guard 1 é um cabo blindado 24 AWG de 3 pares, projetado para integridade confiável do sinal em ambientes propensos a ruídos. Possui condutores de cobre estanhado 24 (7/32) AWG trançados com isolamento semirrígido de PVC e um blindagem geral de folha e trança, com fio de drenagem de cobre estanhado. Uma jaqueta de PVC durável com cordão de rip facilita a desmontagem e instalação, enquanto a construção inclui taxas de torção definidas para ambos os pares e para o núcleo geral. O cabo é marcado para 300 V e inclui designações de impressão UL e CSA exatamente conforme mostrado na legenda da fábrica.

Especificações Gerais:

• Marca/Série: Alpha Wire Xtra Guard 1
• Número da Peça: 5273C SL001
• Número de Condutores: 3 pares
• Tamanho do condutor: 24 AWG (American Wire Gauge)
• Tipo de Condutor: Condutor Tranded
• Material do condutor: Cobre estanhado
• blindagem: Sim
• Construção do blindagem: Folha e trança no geral
• Tipo de Tela/blindagem: Trança sobre blindagem de Alumínio
• Classificação NEC: Arte Listada UL 800
• Classificação de Fogo: Uso Geral

Condutor e Isolamento:

• Condutor: 24 (7/32) AWG Cobre Estanhado
• Diâmetro do condutor (in): 0,024
• Material de Isolamento: Policloreto de vinil semi-rígido SRPVC
• Isolamento: parede de 0,010", PVC nominal, semi rígido
• Diâmetro do isolamento (pol): 0,044

Pares, Cabos e Torção:

• Componente: 3 x 1 par
• Construção do Par: 2/Cond cabos juntos
• Torções do Par: 9,6 Voltas/pé (min)
• Montagem de cabos: 3 componentes cabos
• Torções da montagem do cabo: 5,3 torções por pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Core Wrap: fita de poliéster não trançada, 25% de sobreposição, mínimo.

Blindagem:

• Shield: fita A/P/A, 25% de sobreposição, mínimo.
• Fio de drenagem: 24 (7/32) AWG Cobre Estanhado
• Trança: Cobre Enlatado, 70% de cobertura, nome

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Casaco: parede de 0,032", nomeada, PVC
• Diâmetro total (pol): 0,252 (0,266 máx.)
• Cor(s) da jaqueta: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Código de Cores:

• Código de Cor Padrão: Código de Cor Alpha Wire B
• Cor do Par 1: BRANCO-PRETO
• Cor do Par 2: BRANCO-MARROM
• Cor do Par 3: BRANCO-VERMELHO

Impressão de cabo (conforme marcado):

• FIO Alpha-* P/N 5273C 3PR 24 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
