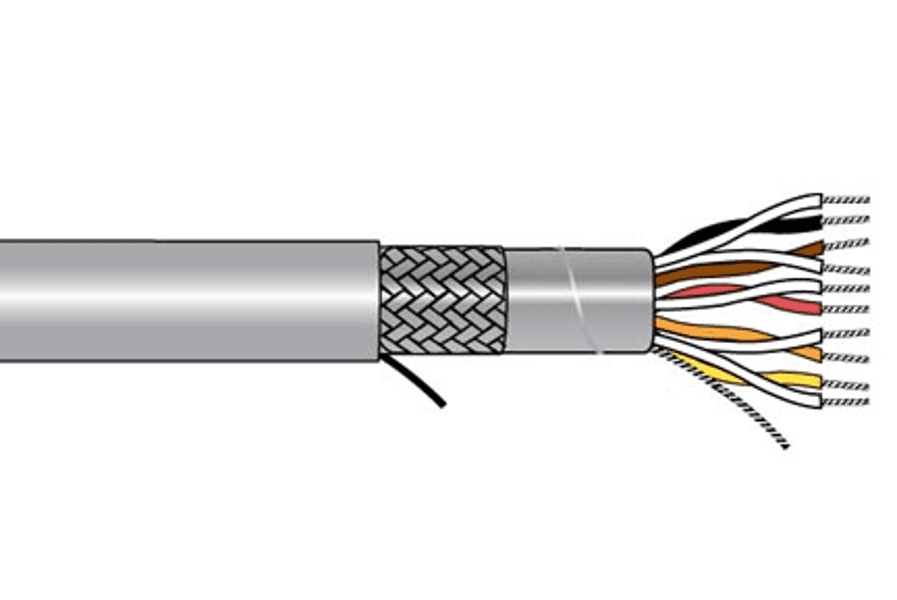

Fio Alpha 5275C SL001, Xtra Guard 1 Xtra Guard Performance Cable 5 pares 24 AWG com blindagem de PVC 300 V

Número da Peça: 5275C SL001

Alpha Wire 5275C SL001 Xtra Guard 1 é um cabo de desempenho blindado de 5 pares, construído para garantir integridade confiável do sinal em aplicações industriais e de controle exigentes. Ele possui condutores de cobre estanhado trançado 24 AWG com isolamento de PVC e jaqueta de PVC, além de uma proteção geral de folha e trança, com fio de drenagem de cobre estanhado para maior rejeição de ruído. A construção inclui taxas de torção definidas (9,6 Twists/foot (min) por par e 4,4 Twists/foot (min) para os componentes com cabo) e um núcleo de fita de poliéster não tecido. Classificado para 300 V e identificado com as marcações UL Listed Art 800 / (UL) Type CM na impressão de fábrica, também inclui um cordão de desfilo para facilitar a remoção da jaqueta.

Especificações Gerais:

• Marca/Série: Alpha Wire Xtra Guard 1
• Número da Peça: 5275C SL001
• Número de Pares: 5 Pares
• Tamanho do condutor: 24 AWG (American Wire Gauge)
• Tensão nominal: 300 V
• Classificação NEC: Arte Listada UL 800
• Classificação de Fogo: Uso Geral

Condutores:

• Material do condutor: Cobre estanhado
• Tipo de Condutor: Condutor Tranded
• Construção do condutor: 24 (7/32) AWG Cobre Estanhado
• Diâmetro do condutor: 0,024 pol

Isolamento:

• Material de isolamento: Cloreto de PVC-polivinila
• Descrição do isolamento: parede de 0,010", PVC nominal, semirrígido
• Diâmetro do condutor isolado: 0,044 pol

Emparelhamento, Cabos e Twist:

• Construção do Par: 2/Cond Cabos Conectados
• Torções do Par: 9,6 Voltas/pé (min)
• Montagem de cabos: 5 componentes cabos
• Cabos de torção: 4,4 torções/pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Core Wrap: Fita de poliéster não tecida, 25% de sobreposição, mínimo.

Blindagem:

• blindagem: Sim
• Tipo de Tela/blindagem: Trança sobre blindagem de Alumínio
• Construção do blindagem: Folha e Trança no Geral
• Fita Shield: Fita A/P/A, sobreposição de 25%, Mínimo.
• Fio de drenagem: 24 (7/32) AWG Cobre Estanhado
• Trança: Cobre Enlatado, 70% de Cobertura, Nom.

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Descrição da jaqueta: 0,032" de parede, nome, PVC
• Diâmetro total: 0,292 (0,308 máx.) Em
• Cor(s) da jaqueta: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Código de cores (pares):

• Código de cores: Alpha Wire Código de cores B
• Par 1: Branco-Preto
• Par 2: Branco-Marrom
• Par 3: Branco-Vermelho
• Par 4: Branco-Laranja
• Par 5: Branco-Amarelo

Impressão de cabo (conforme marcado):

• ALPHA WIRE-* P/N 5275C 5PR 24 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
