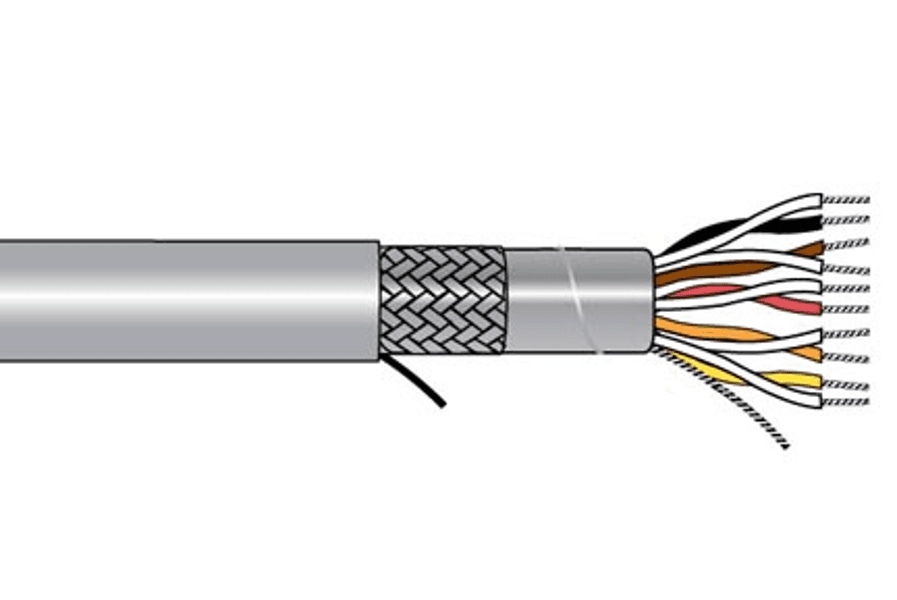

Fio Alpha 5292C SL001, Xtra Guard 1 Xtra Guard Performance Cable 2 pares 20 AWG blindado PVC 300 V

Número da Peça: 5292C SL001

O Alpha Wire 5292C SL001 Xtra Guard 1 é um cabo de desempenho blindado 2 pares e 20 AWG, projetado para garantir integridade confiável do sinal em ambientes com barulho elétrico. Ele possui condutores de cobre estanhado 20 (7/28) AWG trançados com isolamento de PVC Nom. e uma proteção geral de folha e trança, com fio de drenagem de cobre estanhado. Uma jaqueta de PVC Nom. com suporte de cordão auxiliar ajuda a simplificar a instalação, enquanto a construção inclui taxas de torção definidas tanto para os pares quanto para os componentes cabos em geral. Com potência nominal de 300 V e identificado com marcações UL e AWM na impressão de fábrica, este cabo é construído para aplicações de uso geral, onde blindagem e durabilidade são necessárias.

Especificações Gerais:

• Marca/série: Alpha Wire Xtra Guard 1
• Número da peça: 5292C SL001
• Número de Condutores: 2 pares
• Tamanho do condutor: 20 AWG (bitola americana de fio)
• Tensão nominal: 300 V
• blindagem: Sim
• Tipo de blindagem: Trança sobre blindagem de alumínio
• Construção do blindagem: Folha e trança no geral
• Classificação de Fogo: Uso Geral
• Classificação NEC: Arte Listada UL 800

Maestro:

• Material do condutor: Cobre estanhado
• Tipo de Condutor: Condutor Tranded
• Construção do condutor: 20 (7/28) AWG Cobre Estanhado
• Diâmetro do condutor: 0,038 pol

Isolamento:

• Material de Isolamento: SRPVC-Policloreto de Vinila Semi-Rígido
• Descrição do isolamento: parede de 0,016", PVC nominal
• Diâmetro do isolamento: 0,070 pol

Pareamento e Cabos:

• Composição dos componentes: 2 X 1 PAR
• Construção do par: 2/Cond Cabos Juntos
• Taxa de torção do par: 6,0 Giros/pé (min)
• Montagem de cabos: 2 componentes cabos
• Taxa de torção do cabo: 3,7 Voltas/pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Sistema de código de cores: Alpha Wire Código de cores A
• Cor do par 1: PRETO-VERMELHO
• Cor do par 2: PRETO-BRANCO

blindagem:

• Fita blindada: Fita A/P/A, 25% de sobreposição, mínima.
• Fio de drenagem: 20 (7/28) AWG Cobre Estanhado
• Trança: Cobre Enlatado, 70% de Cobertura, Nom.

Envolvimento do Núcleo:

• Faixa de núcleo: Fita de poliéster não trançada, 25% de sobreposição, mínimo.

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Descrição da jaqueta: 0,032" Parede, Nom., PVC
• Diâmetro total: 0,326 (0,340 pol.) máx.
• Cores do casaco: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Impressão de cabo (conforme marcado):

• FIO Alpha-* P/N 5292C 2PR 20 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 OU C(UL) TIPO CMG 105C FT4 CE ROHS
  Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
