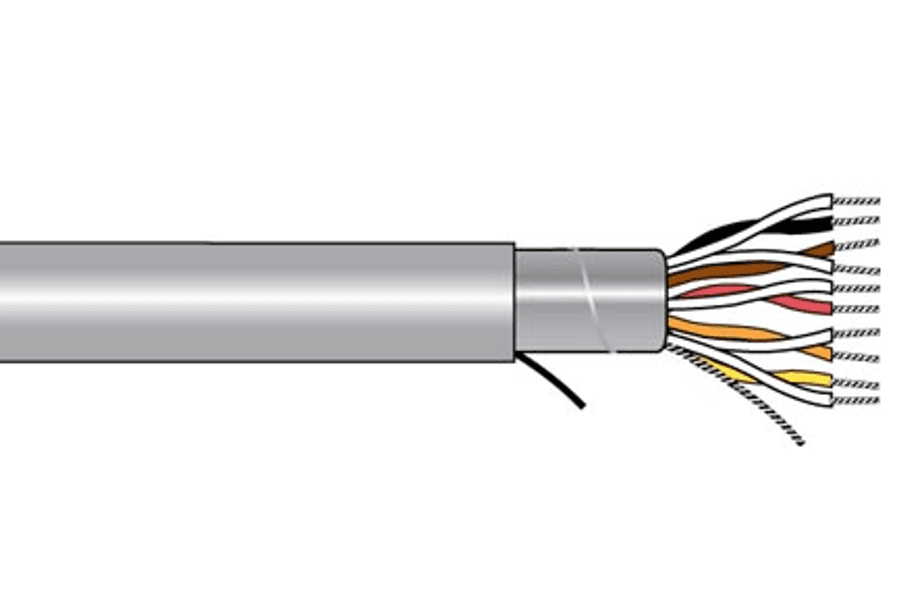

Alpha Wire 5482C SL001, Xtra Guard 1 2 Pares 22 AWG Foil 300 V Jacket de PVC

Número da Peça: 5482C SL001

Alpha Wire 5482C SL001 Xtra Guard 1 é um cabo blindado 22 AWG de 2 pares, construído para integridade confiável do sinal em controle, instrumentação e fiação de uso geral. Possui condutores de cobre estanhado 22 (7/30) AWG trançados com isolamento semi-rígido de PVC e um blindagem geral de alumínio/mylar com fio de drenagem de cobre estanhado. Uma jaqueta de PVC com parede nominal de 0,032" e cordão de desmontagem suporta uma instalação mais fácil e durável, enquanto o cabo é classificado para 300 V e inclui marcações UL e CSA na impressão de fábrica. Os exigências de torção de par e cabo (8,0 Twists/foot (min) por par e 5,3 Twists/foot (min) para os componentes cabos) ajudam a manter o desempenho elétrico consistente.

Maestros e Pares:

• Número de pares: 2 PARES
• Montagem de componentes: 2 X 1 PAR
• Tamanho do condutor: 22 AWG (Escala de Fio Americana)
• Travamento do condutor: 22 (7/30) AWG Cobre Estanhado
• Material do condutor: Cobre estanhado
• Tipo de Condutor: Condutor Tranded
• Diâmetro do condutor (pol): 0,030

Isolamento:

• Material de Isolamento: SRPVC-POLICLORETO DE VINIL SEMI-RÍGIDO
• Descrição do isolamento: parede de 0,010", PVC nominal, semi rígida
• Diâmetro de isolamento (pol): 0,050

Combinação, Torções e Envolvimento Principal:

• Construção do par: 2/Cond Cabos Juntos
• Torções de par: 8,0 Voltas/pé (min)
• Montagem de cabos: 2 componentes cabos
• Torções de cabo: 5,3 Voltas/pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa
• Faixa de núcleo: Fita de poliéster não trançada, 25% de sobreposição, mínimo.

Blindagem:

• Shield: Sim
• Tipo de Tela/blindagem: blindagem de Alumínio - Alum/Mylar
• Construção do blindagem: blindagem e Drenagem Geral
• blindagem: Fita de Alume/Mylar, 25% de sobreposição, mínimo.
• Direção do alumínio: Papel de alumínio voltado para dentro
• Fio de drenagem: 22 (7/30) AWG Cobre Estanhado

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Jaqueta: 0,032" de parede, nomeada, PVC
• Diâmetro total (pol): 0,236 (0,249 máx.)
• Cor(s) da jaqueta: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Código de Cores:

• Código de cor: Alpha Wire Código de cor B
• Cor do par 1: BRANCO-PRETO
• Cor do par 2: BRANCO-MARROM

Classificações e Conformidade:

• Tensão nominal: 300 V
• Classificação NEC: Arte Listada UL 800
• Classificação de Fogo: Uso Geral

Impressão de cabo (conforme marcado):

• ALPHA WIRE-* P/N 5482C 2PR 22 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
