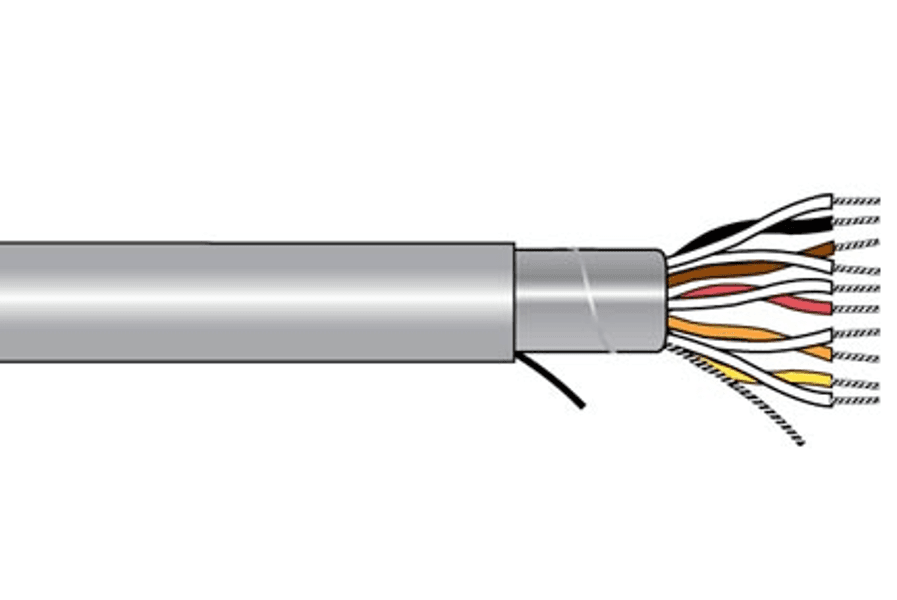

Alpha Wire 5492C SL001, Xtra Guard 1 2 Pares 24 AWG Capa de PVC 300 V

Número da peça: 5492C SL001

Alpha Wire 5492C SL001 Xtra Guard 1 é um cabo blindado 24 AWG de 2 pares construído para garantir integridade de sinal confiável em aplicações industriais e de controle exigentes. Possui condutores de cobre estanhado 24 (7/32) AWG trançados com isolamento semi-rígido de PVC e um blindagem geral de alumínio/mylar com fio de drenagem para ajudar a reduzir EMI/RFI. Uma jaqueta de PVC com parede nominal de 0,032" oferece proteção durável, e o design inclui um cordão de proteção para facilitar a remoção da jaqueta. Classificado em 300 V e marcado para os estilos Tipo CM e AWM (UL), também inclui marcações de impressão resistentes ao sol e ao óleo, conforme fornecido.

Condutores:

• Número de Condutores: 2 pares
• Composição dos componentes: 2 X 1 PAR
• Tamanho do condutor: 24 AWG (American Wire Gauge)
• Construção do condutor: 24 (7/32) AWG Cobre Estanhado
• Tipo de Condutor: Condutor Tranded
• Material do condutor: Cobre estanhado
• Diâmetro do condutor: 0,024 pol

Isolamento:

• Material de Isolamento: Policloreto de vinil semi-rígido SRPVC
• Descrição do isolamento: parede de 0,010", PVC nominal, semirrígido
• Diâmetro do condutor isolado: 0,044 pol

Combinação e Reviravoltas:

• Construção do par: 2/Cond cabos juntos
• Torções de par: 9,6 Torções/pé (min)
• Montagem de cabos: 2 componentes cabos
• Torções do conjunto do cabo: 6,0 Voltas/pé (min)
• Orientação: Componentes a serem organizados da Camada Interna para a Camada Externa

Blindagem:

• blindagem: Sim
• Tipo de blindagem: blindagem de alumínio - Alum/Mylar
• Construção do blindagem: blindagem e drenagem geral
• Fita de blindagem: fita de alúmen/Mylar, 25% de sobreposição, mínimo.
• Direção da folha: Folha voltada para dentro
• Fio de drenagem: 24 (7/32) AWG Cobre Estanhado

Envolvimento do Núcleo:

• Core wrap: fita de poliéster não trançada, 25% de sobreposição, mínimo.

Jaqueta:

• Material da Capa de Revestimento: Cloreto de PVC-Polivinila
• Parede de revestimento: parede de 0,032", nominal, PVC
• Diâmetro total: 0,216 pol (0,229 máx.)
• Cores do casaco: Ardósia
• Cord de Ripcord: 1 extremidade de nylon 810 denier

Código de Cores:

• Código de cor: Alpha Wire Código de cor B
• Cor do Par 1: Branco-Preto
• Cor do par 2: Branco-marrom

Classificações e Conformidade:

• Tensão nominal: 300 V
• Classificação NEC: Arte Listada UL 800
• Classificação de Fogo: Uso Geral

Impressão de cabo (conforme marcado):

• ALPHA WIRE-* P/N 5492C 2PR 24 AWG
  XTRAGUARD(R) 1 BLINDADO (UL) TIPO CM 105C SUN RES
  OU AWM 2464 80C 300V OU AWM 2517 105C 300V
  VW-1 --- LLXXXXXX CSA 105C TIPO CMG FT4
  CE ROHS Resistente ao Óleo (SEQ FOOTAGE)
  * = Código de Fábrica
  [Nota: O produto pode ter marcações c(UL) ou CSA dependendo da fábrica de fabricação.]
