Fio do termostato

O fio do termostato é um componente essencial para o funcionamento adequado do sistema de climatização em residências e edifícios comerciais. Ele conecta o termostato ao sistema de aquecimento, ventilação e ar condicionado (HVAC), permitindo o controle preciso da temperatura ambiente. Neste artigo, vamos explorar em detalhes tudo o que você precisa saber sobre o fio do termostato, desde as suas funções até os diferentes tipos disponíveis no mercado.

Como funciona um termostato?

Antes de mergulharmos nos detalhes do fio do termostato, é importante entender como esse dispositivo funciona. O termostato é responsável por regular a temperatura de um ambiente, enviando sinais para o sistema HVAC para aquecer ou resfriar conforme as configurações e preferências do usuário.

O termostato se conecta ao sistema HVAC por meio de um conjunto de fios. Cada fio tem uma função específica e é identificado por uma etiqueta ou cor. Conhecer as funções de cada fio é fundamental para a instalação correta do termostato e para evitar problemas de funcionamento do HVAC no futuro.

Identificação e função dos fios do termostato

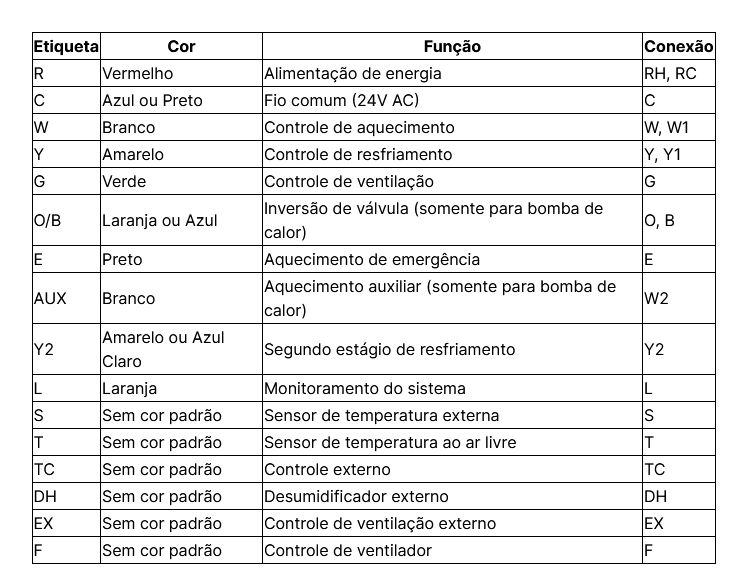

Existem diferentes etiquetas e cores utilizadas para identificar os fios do termostato. Embora a nomenclatura possa variar ligeiramente entre os fabricantes, vamos apresentar as funções e conexões mais comuns encontradas nos sistemas de termostato. Confira a tabela a seguir:

É importante ressaltar que nem todos os fios são utilizados em todos os sistemas de termostato. Alguns sistemas podem exigir fios extras para funções específicas, como termostatos inteligentes ou sistemas de aquecimento e resfriamento avançados. Além disso, a identificação dos fios pode variar entre os fabricantes, portanto, sempre consulte o manual do termostato para obter instruções específicas de instalação.

Tipos de fio do termostato

Além das diferentes funções dos fios do termostato, também existem diferentes tipos de cabos disponíveis no mercado. A escolha do tipo de cabo depende das necessidades específicas do sistema HVAC e do ambiente em que será instalado. Abaixo, apresentamos os tipos de cabos de termostato mais comuns:

1. Cabo de 2 condutores: Esse tipo de cabo é usado em sistemas básicos de aquecimento e resfriamento, onde apenas um fio de alimentação e um fio de controle são necessários.

2. Cabo de 3 condutores: Esse tipo de cabo é usado em sistemas de aquecimento e resfriamento mais avançados, onde um fio de alimentação, um fio de controle de aquecimento e um fio de controle de resfriamento são necessários.

3. Cabo de 4 a 12 condutores: Esses cabos são usados em sistemas de aquecimento e resfriamento mais complexos, que requerem fios adicionais para funções como aquecimento auxiliar, segundo estágio de resfriamento, controle externo, entre outros.

4. Cabo Plenum: O cabo plenum é usado em ambientes onde há requisitos específicos de segurança contra incêndio. Esse tipo de cabo possui uma capa externa especial que atende aos padrões de segurança exigidos para instalações em dutos de ar.

É importante mencionar que os cabos do termostato estão disponíveis em diferentes tamanhos de fio, medidos em AWG (American Wire Gauge). Os tamanhos de fio mais comuns são 18 AWG e 20 AWG, mas podem variar dependendo das necessidades do sistema HVAC.

Instalação do fio do termostato

A instalação do fio do termostato deve ser realizada com cuidado e precisão para garantir o funcionamento adequado do sistema HVAC. Aqui estão os passos básicos para a instalação do fio do termostato:

1. Desligue a energia do sistema HVAC antes de iniciar a instalação do fio do termostato.

2. Identifique os fios do termostato existentes e suas conexões com o sistema HVAC. Tome nota das cores e etiquetas para facilitar a instalação correta do novo termostato.

3. Remova o termostato antigo, desparafusando-o da parede e desconectando os fios.

4. Conecte os fios do termostato ao novo termostato de acordo com as instruções do fabricante. Certifique-se de conectar cada fio à sua respectiva conexão identificada no novo termostato.

5. Fixe o novo termostato na parede, parafusando-o nos orifícios pré-determinados.

6. Ligue a energia do sistema HVAC e teste o novo termostato para garantir que todas as funções estejam operando corretamente.

Conclusão

O fio do termostato desempenha um papel crucial na operação eficiente do sistema HVAC. Conhecer as funções dos diferentes fios e a forma correta de conectá-los é essencial para garantir o controle preciso da temperatura ambiente e o funcionamento adequado do sistema de aquecimento e resfriamento.

Ao escolher um fio de termostato, leve em consideração as necessidades específicas do seu sistema HVAC e do ambiente em que será instalado. Consulte sempre as instruções do fabricante e, se necessário, conte com a ajuda de um profissional qualificado para garantir uma instalação adequada e segura.
